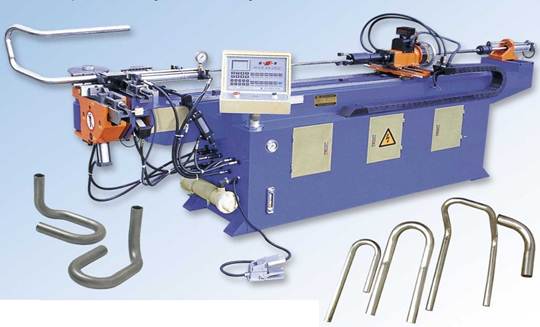

Трубогибочный гидравлический полуавтоматический станок DW 50 NC
компании HEFENG



Краткое описание и технические параметры оборудования:

На данный момент трубогибочные станки серии DW представляют собой доступный  и универсальный инструмент для решения задач в области дорновой гибки труб с диаметрами от 18 до 300 мм.
Помимо решений задач в области гибки трубы, компания HEFENG занимается изготовлением следующих типов оборудования для обработки трубы:

  • оборудование для обработки концов труб (формовка, конусность),
  • станки для изготовления фитингов,
  • циркуляционные пилы по металлу с ручной, гидравлической и ЧПУ подачей,
  • установки для снятия фаски и заусенцев,
  • зубозаточные машины



Формовка торцов труб

http://www.hefeng.com.cn/hefeng-en/images/200641713124596813.jpg

Снятие заусенцев и фаски



Гидравлическая трубоотрезная пила



Трубогибочный станок одноосевой
DW38NC

3 осевой трубогиб с цифровым управлением
DW38NCBL

ЧПУ графический автомат 3 осевой
DW38CNC


Примеры изделий

100_1292 dsc_0423 dscf3719

Трубогибочный гидравлический автоматический станок  DW 50 NC изготовлен на базе цельнолитой станины, что обеспечивает необходимую жесткость и долговечность конструкции.

Станки модели NC имеют следующие характеристики:

- ЧПУ управление по угловой  координате (точность 0.1°),
- управление по координате поворота трубы вручную,
- гибка гидравликой,
- ручная подача трубы,
- автоматическая система возврата дорна в исходное   положение до завершения гибки, что исключает его застревание в трубе,
- числовой контроллер для программирования углов гибки, запись программы в память компьютера,
- педаль для последовательной гибки по программе,
- автоматическая диагностика систем станка с отображением причин отказа на экране компьютера



Технические характеристики:

Тип : DW 50 NC
Максимальный диаметр трубы, мм : 50
Максимальная толщина стенки трубы, мм : 3
Max радиус гибки, мм : 250
Min радиус гибки, мм : 35
Рабочий ход, мм : 95
Точность гиба, град. : 0,1
Максимальная длина дорна, мм : 2200
Максимальный угол сгибания, град. : 190
Скорость сгибания, град/сек : 44
Электропотребление, В/Гц : 380/50
Напряжение на контроллере, В : 24
Мощность электромотора, кВт : 5,5
Давление в гидросистеме, МПа : 12
Производительность помпы, л/мин : 27
Объем масляного бака, л : 180
Длина, мм : 3000
Ширина, мм : 700
Высота, мм : 1050
Вес, кг : 750



Трубогибочный гидравлический полуавтоматический станок  DW 50NC в стандартном исполнении включает:

ЧПУ управление по угловой координате (точность 0.1°)
Гибка гидравликой
Ручная подача трубы
Автоматическая система возврата дорна в исходное положение до завершения гибки
Контроллер для программирования углов гибки
Педаль для последовательной гибки по программе
Система защиты рабочей зоны оператора

Срок поставки:  В НАЛИЧИИ НА СКЛАДЕ В МОСКВЕ!

Гарантийные обязательства:  гарантия на оборудование 12 месяцев
