Системы лазерной резки BALLIU для труб и профиля серии SLF
Смотреть видео >>>
Смотреть видео >>>

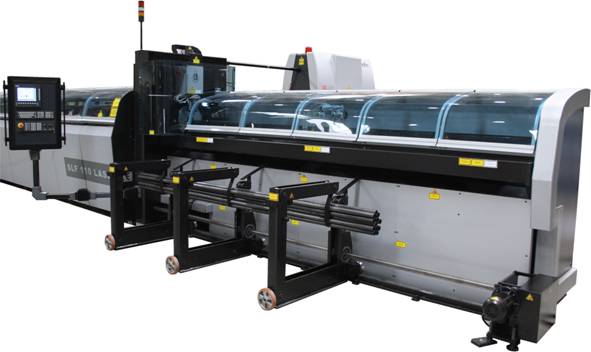

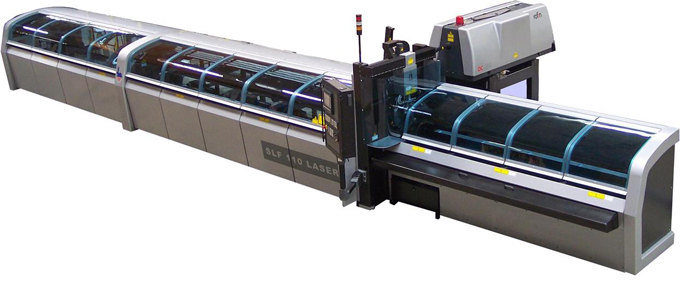

КОМПЛЕКС ЛАЗЕРНОЙ РЕЗКИ ТРУБ И ПРОФИЛЯ SLF-110
Описание
|
|
Установка SLF 110 – лазерный комплекс, специально разработанный для 3-4 осевой лазерной резки труб. Позволяет производить загрузку из штабеля, позиционирование и резку круглых труб диаметром до 110 мм, квадратных труб размером до 80х80 мм и длиной до 7 000 мм (опционально до 13 000мм).
|
Конструкция
|
Станина лазерного комплекса представляет собой сварную конструкцию со снятыми при помощи термообработки, остаточными напряжениями. Комплекс полностью соответствует нормам безопасности CE.
|
Привода
Все оси приводятся в движение серводвигателей Siemens, посредством шариковинтовых передач с преднатягом, за исключением привода трубного трека, который осуществляется передачей «зубчатое колесо-зубчатая рейка» с геликоидальными зубьями. |

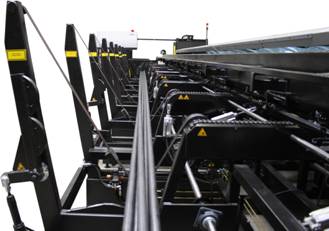

Система загрузки
Диаметр пучка труб до 600мм (3,5 тонны).
5 подъемных модулей с ремнями.
Пневматическая система поднятия трубы.
Промежуточный магазин для труб. |
|

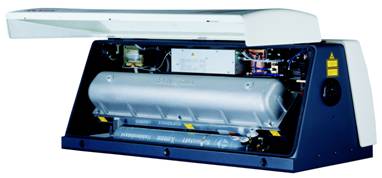

Лазерный источник
Комплекс SLF 110 комплектуется лазерными резонаторами (источниками) Rofin Sinar ’’Slab Laser’’ |
|
Этот тип лазера имеет следующие особенные характеристики:
- Очень компактная и практически не требующая обслуживания конструкция
- Высокое качество луча, исключительный модовый состав
- Отсутствие теплообменника охлаждения газа и турбины, помпа включается только раз в 72 часа
- Низкие оптические потери
- Низкие требования по сервису: нет движущихся частей, медная оптика без спецпокрытия, алмазное окно – единственный оптический прибор, работающий на пропускание.
- Нет необходимости в наружных газовых баллонах
- Очень низкое потребление лазерного газа (0,1 нл/час, смена внутреннего баллона: раз в год)
Благодаря очень высокому качеству луча, использование этого лазера позволяет достигать более высокой на 10-15% скорости резки, по сравнению с обычными лазерами быстрой прокачки (Fanuc, TRUMPF TLF и.т.п.).
Расходы на обслуживание гораздо ниже, чем у обычных CO2 лазеров.
|
|

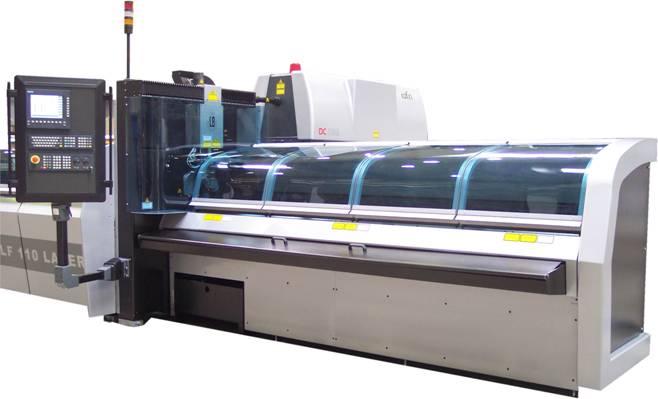

Цифровое управление (ЧПУ)
|
SINUMERIK SIEMENS 840D
Система ЧПУ управляющая работой комплекса в целом закреплена на подвижной консоли и позволяет оператору работать в любом месте.
|
|
Оптический тракт
|
Лазерный луч испытывает взаимодействие только с 2-мя оптическими приборами (1 зеркало и 1 линза).
Весь оптический тракт находится под избыточным давлением для предотвращения попадания загрязненного воздуха, могущего загрязнять оптику и механические части. Оптические приборы, расположенные на пути лазерного луча принудительно охлаждаются, для предотвращения перегрева.
Машина поставляется с режущей головкой и сменными картриджами 5" и 7.5” линз, не требующими калибровки головки после смены.
|
Система аспирации (вытяжки)
|
Удаление дыма, могущего возникнуть при обработке, и испарений материала, осуществляется через специальные вытяжные каналы, вакуумная фильтрующая установка соответствующей производительности включена в комплект поставки.
|
Автоматизация
|
В стандартной комплектации, комплекс
оснащен автоматической системой загрузки. Опционально может быть добавлена
система выгрузки и сортировки готовых деталей.
|
|
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
|
Скорость позиционирования по осям
|
|
|
X
|
0 - 120 м/мин
|
|
Y
|
0 - 60 м/мин
|
|
Z
|
0 - 60 м/мин
|
|
Вращение
|
0 - 120 об/мин
|
|
Перемещение по осям
|
|
|
X
|
7500 мм (13 500)
|
|
Y
|
350 мм
|
|
Z
|
120 мм
|
|
A1
|
неограниченно
|
|
A2
|
неограниченно
|
|
Точность позиционирования по осям
|
|
|
Макс. Y и Z-оси
|
± 0,02 мм
|
|
Макс. X - ось
|
± 0,05 мм
|
|
Макс. суммарное отклонение по 3-м осям
|
± 0,1 мм
|
|
Повторяемость
|
‹ ± 0,025 мм
|
|
Базовые характеристики
|
|
|
Рабочая высота
|
Около 1000 мм
|
|
Лазерный резонатор
|
До 5 кВт
|
|
|
|
|
|
|
