Системы лазерной резки BALLIU для листа серии LD

Смотреть видео >>>

КОМПЛЕКС ЛАЗЕРНОГО РАСКРОЯ LD SYSTEM

Описание

Установка LinearDriveSYSTEM– лазерный комплекс c «летающей» оптикой для высокоскоростной контурной резки листового материала, с управлением
по 3-м осям. Особенностью комплекса LDSYSTEM является использование линейных электродвигателей в приводах движения по осям X и Y.

Конструкция

Станина высокоскоростного лазерного комплекса LD SYSTEM представляет собой сварную конструкцию со снятыми, при помощи термообработки, остаточными напряжениями и заполненную композитным материалом. Таким образом, достигается жесткость конструкции в 3 раза большая, чем у конструкции из чугуна такого же веса.

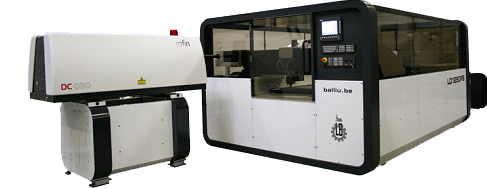

СИСТЕМА LD SYSTEM КОМПЛЕКТУЕТСЯ ЛАЗЕРНЫМИ РЕЗОНАТОРАМИ (ИСТОЧНИКАМИ) ROFIN SINAR ’’SLAB LASER’’




Этот тип лазера имеет следующие особенные характеристики:

  • Очень компактная и практически не требующая обслуживания конструкция;
  • высокое качество луча, исключительный модовый состав;
  • отсутствие теплообменника охлаждения газа и турбины, помпа включается только раз в 72 часа;
  • низкие оптические потери;
  • низкие требования по сервису: нет движущихся частей, медная оптика без спецпокрытия, алмазное окно;
  • единственный оптический прибор, работающий на пропускание;
  • нет необходимости в наружных газовых баллонах;
  • очень низкое потребление лазерного газа (0,1 нл/час, смена внутреннего баллона: раз в год).

Благодаря очень высокому качеству луча, использование этого лазера позволяет достигать более высокой на 10-15% скорости резки, по сравнению с обычными лазерами быстрой прокачки (Fanuc, TRUMPFTLFи.т.п.).
Расходы на обслуживание гораздо ниже, чем у обычных CO2 лазеров.

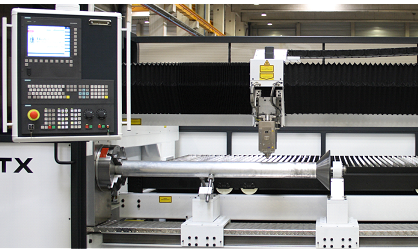

ЦИФРОВОЕ УПРАВЛЕНИЕ (ЧПУ) SINUMERIK SIEMENS 840D

Стойка ЧПУ управляющего работой комплекса в целом закреплена
на подвижной консоли и позволяет оператору работать в любом месте.

СИСТЕМА АСПИРАЦИИ (ВЫТЯЖКИ)

Удаление дыма, могущего возникнуть при обработке, и испарений материала, осуществляется через специальные вытяжные каналы, входные отверстия которых расположены на дне стола. В комплект поставки включен вакуумно-фильтрационный модуль.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


LD 1250
LD 1500
LD 2000
Скорость позиционирования по осям
X
0 – 170 м/мин
Y
0 – 170 м/мин
Z
0 – 50 м/мин
Перемещение по осям
X
1270 мм
1525 мм
2025 мм
Y
2550 мм
3050 (6050) мм
4050-12100 мм
Z
80 (120) мм
Точность позиционирования
Отдельно по X, Y и Z
±0,05 мм
Максимальная суммарная по трем осям
±0,1 мм
Точность повторения
±0.025мм
Максимальный вес листа
500 кг
700 кг
1250 кг
Мощность лазерного источника
От 1 кВт до 8 кВт

АВТОМАТИЗАЦИЯ

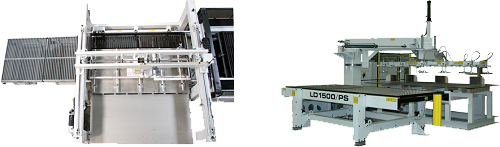

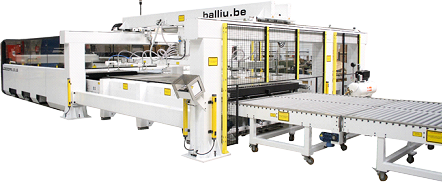

По запросу, комплекс может быть оснащен полуавтоматической/автоматической системой погрузки и разгрузки.

ОПЦИИ

  • удаленная диагностика через интернет;
  • сенсор плазмы при прожиге;
  • автофокусная головка;
  • дополнительная ось для обработки труб;
  • осушитель/очиститель воздуха для продувки;
  • поворотная головка для резки фаски.
