Коммерческое предложение

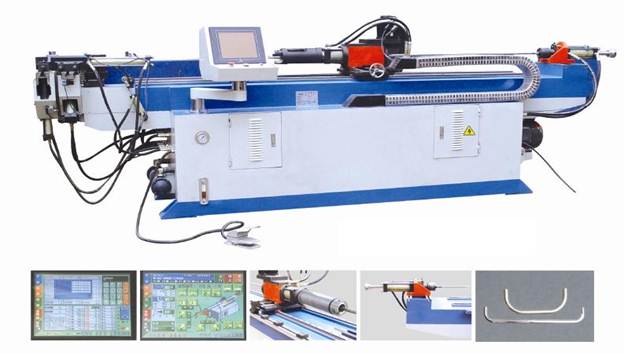

Трубогибочный гидравлический полуавтоматический станок DW 63 NCBL
Краткое описание и технические параметры оборудования:
На данный момент трубогибочные станки серии DW представляют собой доступный и универсальный инструмент для решения задач в области дорновой гибки труб с диаметрами от 18 до 300 мм.
Помимо решений задач в области гибки трубы, компания HEFENG занимается изготовлением следующих типов оборудования для обработки трубы:
- оборудование для обработки концов труб (формовка, конусность),
- станки для изготовления фитингов,
- циркуляционные пилы по металлу с ручной, гидравлической и ЧПУ подачей,
- установки для снятия фаски и заусенцев,
- зубозаточные машины
| Формовка торцов труб
|
Снятие заусенцев и фаски
|
Гидравлическая трубоотрезная пила
|
Трубогибочный станок одноосевой
 |
3 осевой трубогиб с цифровым управлением
 |
ЧПУ графический автомат 3 осевой
 |
Примеры изделий
Трубогибочный гидравлический полуавтоматический станок DW 63 NCBL изготовлен на базе цельнолитой станины, что обеспечивает необходимую жесткость и долговечность конструкции. Философия станков модели NCBL базируется на следующих характеристиках:
- ЧПУ управление по угловой координате (точность
0.1°),
- ЧПУ управление по координате поворота трубы (точность 0.1°),
- Гибка гидравликой,
- Ручная подача трубы,
-Автоматическая система возврата дорна в исходное положение до завершения гибки, что исключает его застревание в трубе,
-Числовой контроллер для программирования углов гибки. Запись программы в память компьютера,
- Педаль для последовательной гибки по программе,
-Автоматическая диагностика систем станка с отображением причин отказа на экране компьютера,
- Цветной графический ТС монитор
Технические характеристики:
| Тип |
: DW 63 NCBL |
| Максимальный параметры трубы, мм |
: диаметр 63 мм, толщина стенки 4 мм |
| Максимальный радиус гибки, мм |
: 250 |
| Минимальный радиус гибки, мм |
: 35 |
| Точность гиба, град. |
: 0,1 |
| Максимальный угол сгибания, град. |
: 190 |
| Скорость сгибания, град/сек |
: 85 |
| Максимальная длина дорна, мм |
: 3000 |
| Угловая погрешность, град |
: 0,1 |
| Электропотребление, В/Гц |
: 380/50 |
| Напряжение на контроллере, В |
: 24 |
| Мощность электромотора, кВт |
: 5,5 |
| Мощность привода поворота, Вт |
: 750 |
| Объем масляного бака, л |
: 110 |
| Длина, мм |
: 4900 |
| Ширина, мм |
: 1300 |
| Высота, мм |
: 1300 |
| Вес, кг |
: 3000 |
Трубогибочный гидравлический полуавтоматический станок DW 63 NCBL в стандартном исполнении включает:
Гибка гидравликой
Поворот трубы по командам с ЧПУ по программе (точность 0.1°)
Ручная подача трубы
Автоматическая система возврата дорна в исходное положение до завершения гибки
Контроллер для программирования углов гибки
Педаль для последовательной гибки по программе
Система защиты рабочей зоны оператора
Срок поставки: В НАЛИЧИИ НА СКЛАДЕ В МОСКВЕ!
Гарантийные обязательства: гарантия на оборудование 12 месяцев
