Станки для формовки концов трубы серии SG

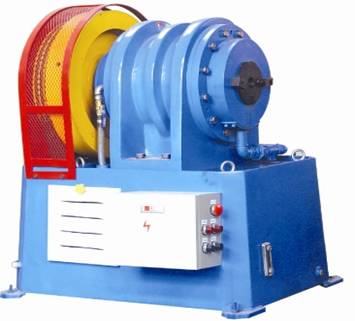

Трубоформовочный гидравлический автоматический станок   ZSG50



Трубоформовочный ротационный автоматический станок   ZSG50 изготовлен на базе цельнолитой станины, что обеспечивает необходимую жесткость и долговечность конструкции.
В основе работы станка лежит принцип ротационного обжатия трубы. Труба зажимается и остается неподвижной в процессе формовки. Оснастка с обжимающими элементами приводится во вращение и подается на конец трубы, происходит формовка. Этот метод позволяет добиться более высокой точности и чистоты поверхности по сравнению с неротационным методом обжатия ( когда труба и оснастка неподвижны )Философия станков модели ZSG базируется на следующих характеристиках:

Технические характеристики

Тип

ZSG 50

Максимальный диаметр трубы, мм

50

Максимальная толщин стенки трубы, мм:

2

Параметры формовки трубы, мм

8~50×2

Рабочая зона обработки, мм

500,

Время отработки одного цикла, сек

7-30

Габариты ротационной головки, мм

410×90×60

Электропотребление, В/Гц

380/50

Напряжение на контроллере, В

24

Потребляемая мощность кВт

4

Габаритные размеры ДхШхВ, мм

800x700x900

Вес, кг

550

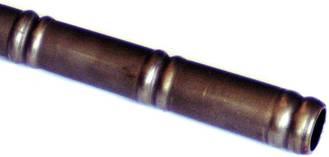

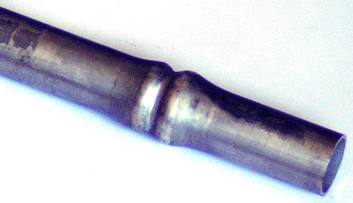

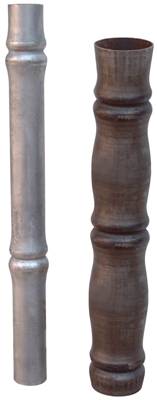

Примеры изделий
