тип 1a
Наружный

Самоцентрирующий наружный центратор, применяется для центрирования и зажима, в том числе при значительной разнице в диаметрах соединений. Для особых условий работы возможны варианты специсполнений.

Tипоразмер A

диаметры
Bес

10 - 70 мм
2,10 кг

Tипоразмер B

диаметры
Bес

40 - 140 мм
5,90 кг

Tипоразмер C

диаметры
Bес

75 -330 мм
26 кг

тип 1а-Orbital

Наружнее сжимающее устройство Orbital

Специальная версия для орбитальной сварки

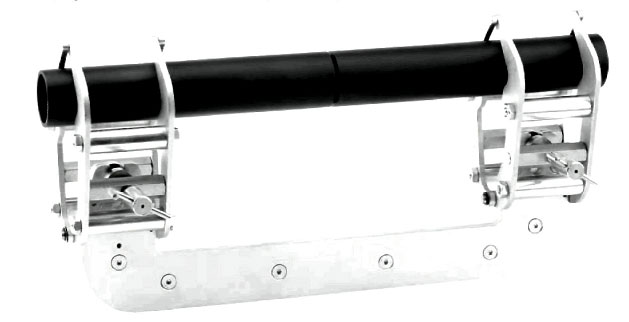

Для разгрузки сварочного аппарата при орбитальной сварке мы рекомендуем тип 1а-Orbital. Быстрое, надежное, точное, центрование и зажим труб, валов и круглых стержней- в том числе при большой разнице диаметров, благодаря, автоматической коррекции положения соединяемых элементов. Без дополнительного выравнивания, без помошников, без промежуточного контроля. Места сварки всегда доступны со всех сторон.

Чтобы не лопустить электролитическую коррозию, мы рекомендуем версии с зажимными рычагами из нержавеющей стали (VA 1.4301).

  Типоразмер 1 Типоразмер 2 Типоразмер 3 Типоразмер 4
Диапазон зажима 6-50 мм 10-70 мм 25-130 мм 75-330 мм
Вес 3,6 кг 5,7 кг 12,6 кг 41 кг

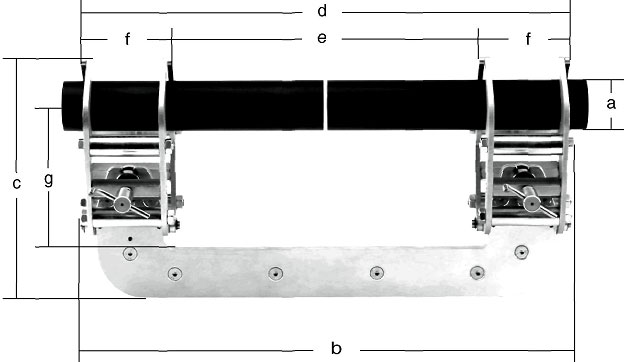

Размеры, тип 1а-Orbital

  Типоразмер 1 Типоразмер 2 Типоразмер 3 Типоразмер 4
а) 6-50 мм 10-70 мм 25-130 мм 75-330 мм
b) 210 мм 400 мм 590 мм 720 мм
c) 165 мм 245 мм 290 мм 550 мм
d) 210 мм 400 мм 570 мм 720 мм
e) 80 мм 220 мм 340 мм 340 мм
f) 55 мм 70 мм 106 мм 168 мм
g) 65 мм 170 мм 170 мм 340 мм



тип 1b
Наружный

Применяется для центрирования труб неограниченной длины,трубных колен, отводов, фланцев, тройников, переходников и др. Точное центрирование осуществляется винтами.

Для данной модели опционально предусмотрен цепной зажим-поддержка для отводов.

Tипоразмер A

диаметры
вес

20 - 90 мм
1,40 кг

Tипоразмер B

Диаметры
вес

50 -150 мм
3,00 кг

Tипоразмер C

Диаметры
вес

90 - 190 мм
3,30 кг

Tипоразмер D

Диаметры
вес

125 - 225 мм
6,80 кг

Tипоразмер E

Диаметры
вес

225 - 370 мм
8,65 кг




тип 1c
наружние центрирующие цепи

Гибкие наружные цепи применяют для любых типов труб. Цепи удлинняются и укорачиваются на любую длину.

одинарная, типоразмер 150
диаметры от 168,3 мм
Стандартная длина: 650 мм  (5 звеньев)
Дополнительные звенья: 1звено - 125 мм

одинарная, типоразмер 200
диаметры от 219,1 мм
Стандартная длина: 1275 мм  (7 звеньев)
Дополнительные звенья: 1звено - 177 мм

одинарная, типоразмер 300
диаметры от 323,9 мм
Стандартная длина: 1920 мм  (7 звеньев)
Дополнительные звенья: 1звено - 265 мм

двойная, типоразмер D 200
диаметры от 323,9 мм
Стандартная длина: 1275 мм  (7 звеньев)
Дополнительные звенья: 1звено - 177 мм

двойная, типоразмер D 300
диаметры от 323,9 мм
Стандартная длина: 1920 мм  (7 звеньев)
Дополнительные звенья: 1 звено - 265 мм




тип 2
Внутренний

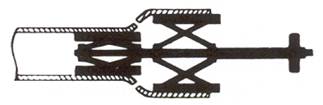

Самоцентрирующий, с распорными клиньями.


Tипоразмер 004

диаметры
вес

15 - 19 мм
0,20 кг

Tипоразмер 003

Диаметры
вес

16 - 20 мм
0,20 кг

Tипоразмер 002

Диаметры
вес

19 - 25 мм
0,25 кг

Tипоразмер 001

Диаметры
вес

24 - 32 мм
0,50 кг

Tипоразмер 01

Диаметры
вес

31 - 40 мм
0,50 кг

Tипоразмер 0

диаметры
вес

38 - 52 мм
1,25 кг

Tипоразмер 00

Диаметры
вес

51 - 64 мм
1,25 кг




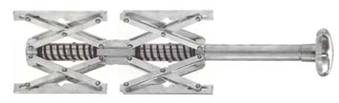

тип 3a
Внутренний

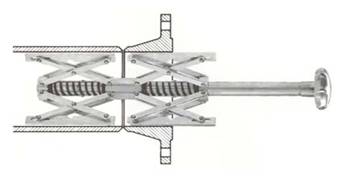

Самоцентрирующий, используется так же при существенной разнице диаметров соединения.
Центрирование происходит в одну рабочую операцию, изнутри.

Tипоразмер 1

Диаметры
вес

54 - 140 мм
1,25 кг

Tипоразмер 2

диаметры
вес

85 - 220 мм
3,60 кг

Tипоразмер 3

Диаметры
вес

120 - 350 мм
10,50 кг




тип 3c
Внутренний

3c

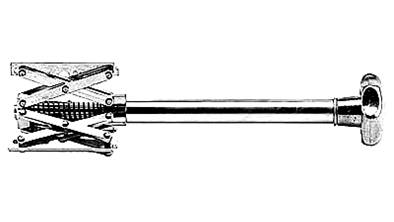

Применяется для монтажа элементов с одинаковым диаметром или как зажимное устройство с одним распорным зажимом.


Tипоразмер 1

Диаметры
вес

54 - 140 мм
1,10 кг

Tипоразмер 2

диаметры
вес

85 - 220 мм
2,50 кг

Tипоразмер 3

Диаметры
вес

120 - 350 мм
6,00 кг

Tипоразмер 4

Диаметры
вес

180 - 520 мм
14,00 кг

Tипоразмер 4/s

диаметры
вес

400 - 940 мм
20,00 кг




тип 4
Внутренний

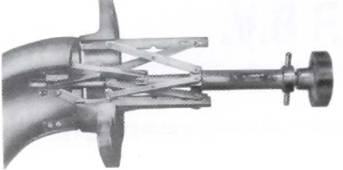

Та же область применения как у типа 3a,на данной модели распорные элементы работают независимо друг от друга, это удобно в работе с тяжелыми фасонными деталями. Сначала нижний распорный элемент закрепляется в трубе, затем фланец или другая деталь, одевается и фиксируется верхним распорным элементом.

Tипоразмер 1/e

Диаметры
вес

54 - 140 мм
1,30 кг

Tипоразмер 2/e

диаметры
вес

85 - 220 мм
3,90 кг

Tипоразмер 3/e

Диаметры
вес

120 - 350 мм
11,65 кг

Tипоразмер 4/e

Диаметры
вес

180 - 520 мм
27,00 кг

Tипоразмер 4/e/s

диаметры
вес

400 - 940 мм
39,00 кг




тип 5
Внутренний

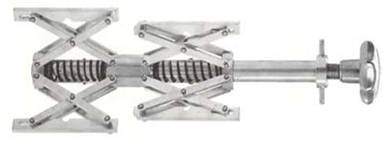

Распорные элементы данной модели работают независимо друг от друга. Используется при монтаже фланцев, колен и отводов.

Tипоразмер 1/b-e

Диаметры
вес

54 - 115 мм
1,00 кг

Tипоразмер 2/b-e

диаметры
вес

85 - 195 мм
3,30 кг

Tипоразмер 3/b-e

Диаметры
вес

120 - 315 мм
9,50 кг

Tипоразмер 4/b-e

Диаметры
вес

180 - 520 мм
23,10 кг




тип 9
Уровень для фланцев

9

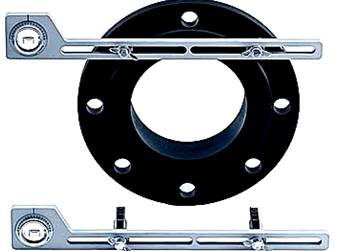

Поворотный пузырьковый уровень с возможностью измерения угла. Передвижные установочные пальцы подходят для отверстий любого стандартного диаметра.

Tипоразмер 1
длина 300 мм
расстояние между отверстиями  35 - 190 мм,
вставные пальцы   Ø 13 - 22 мм

Tипоразмер 1a
аналогичный типоразмеру 1, но с магнитами для использования как наклонного уровня

Tипоразмер 2
длина 400 мм
расстояние между отверстиями   35 - 290 мм,
вставные пальцы    Ø 13 - 22 мм




тип 10
Наклонный уровень

10

Применяется для измерения наклона трубопровода. Снабжен магнитными поверхностями прилегания для крепления на поверхностях труб. Имеет поворачивающийся пузырьковый уровень с градусной шкалой  для измерения угла.

Tипоразмер 1

Длина
Bес

300 мм
0,70 кг




тип 11
керн центровочный

11

Снабжен пузырьковым уровнем с градусной шкалой. Используется для разметки средней линии и отводов.

Позволяет быстро определить угол наклона, выставить угол, определить и наметить среднюю линию у трубы.

Tипоразмер 1
Для труб Ø от 12 до 1000 мм
