Установки гидроабразивной резки семейства WJA

Компания LDSA, лидер в производстве столов гидроабразивной резки во Франции, представляет новое семейство станков гидроабразивной резки WJA, модульной конструкции выполненной на самом современном техническом уровне.
Управление установкой осуществляется системой ЧПУ FANUC версии OPEN, обеспечивающей высокую точность и надежность. Подача воды сверхвысокого давления осуществляется от помпы KMT модель SL V "OEM". Интерфейс «машина-человек» построен на основе Windows, многочисленные датчики и веб-камера позволяют осуществлять удаленное управление и диагностику по сети или через интернет.   В целом установка построена на основе высококачественных компонентов и отличается простотой и повышенной надежностью. На основе конструкции WJA строятся высокопродуктивные машины с несколькими головками, а также машины для 3D резки.


Преимущества

- Оборудование поставляется «под ключ»
- Быстрый запуск в эксплуатацию (5 дней)
- Легкость работы
- Высокое качество и точность резки
- ЧПУ и привода GE FANUC
- Гибкость и универсальность

Основные характеристики

• Стандартный диапазон размеров стола от 1.6 m x 3 m до 8 m x 3 m.
• Другие размеры по запросу.
оси X/Y/Z с цифровым управлением (оси поворота U/W опционально)
• Дистанционное цифровое управление + сервомоторы + управление перемещениями обеспечивается абсолютными энкодерами с дискретностью в 1 млн. точек, высокоскоростной шиной E/S и оптоволоконными соединениями.
• ЧПУ GE FANUC 320i OPEN c интегрированным ПК и CAD/CAM ПО.
• Сервомоторы GE FANUC BETA.
• Ограждение при помощи фотоэлементов или панелей.

Система подачи абразива SGA (регулировка с точностью +/- 5 %).
• ЧПУ с 16" ЖК touch-screen цветным дисплеем.
• Направляющие полностью защищены от попадания абразива и брызг кожухами.
• Сварная конструкция рамы, специально разработанная с учетом требований гидроабразивной резки.
• Помпы мощностью от 15 до 200 л/с производства KMT Waterjet Systems
Совместное управление Столом / Помпой / Подачей абразива.
• Автоматическая смазка направляющих
Декантатор для использованного абразива с резервуаром BIG-BAG

Спецификации

Стандартные характеристики:

- Рабочая скорость до 20,000 mm/min
- Повторяемость: + 0.02 mm
- Оконечная точность: + 0.05 mm

Стандартные размеры столов:



ось X

ось Y

ось Z

WJAII 16.30

3000 mm

1600 mm

200 mm

WJAII 20.30

3000 mm

2000 mm

200 mm

WJAII 40.20

2000 mm

4000 mm

200 mm

WJAII 20.40

4000 mm

2000 mm

200 mm

WJAII 40.30

3000 mm

4000 mm

200 mm

WJAII 60.30

3000 mm

6000 mm

200 mm

WJAII 80.30

3000 mm

8000 mm

200 mm

Опции:

• Головка для резки чистой водой параллельно с абразивной головкой/сдвоенная абразивная головка.
• Сверлильная/фрезерная головка параллельно режущей. Дополнительная абразивная головка.
• Пульт дистанционного управления GE FANUC.
• Веб-камера слежения и/ или удаленное обслуживание.
• 4-я поворотная ось для резки труб
• 4-я наклона для резки под фаску
5-осевая конфигурация
• Увеличенный 350мм ход по Z-оси
• Автоматическая система извлечения абразивного шлама.
• CAD/CAM система.

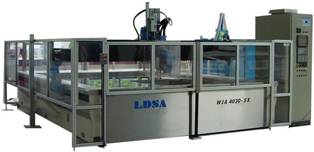

5-осевое исполнение

5-осевое исполнение столов WJA (модель WJA 5x) позволяет расширить область применения гидроабразивной резки. Основное отличие машин
WJA 5x – увеличенный ход по оси Z=350мм и наличие двух дополнительных
осей поворота головки U и W .

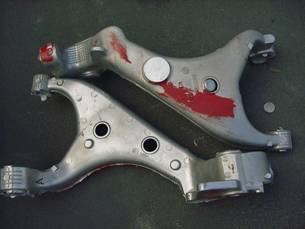

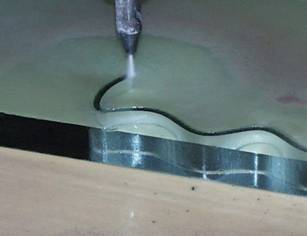

Примеры использования гидроабразивной резки
