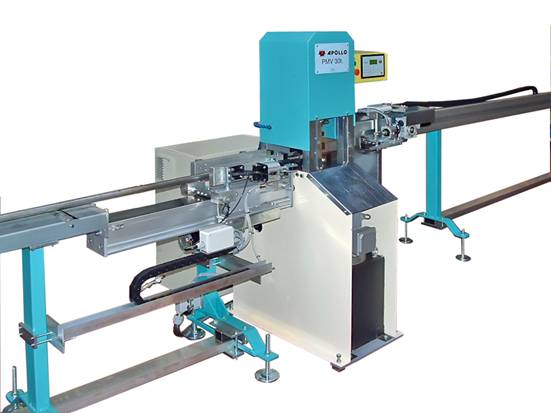

PMV вертикальная автоматическая линия пробивки/штамповки для труб/профиля с усилием 30т с одной головкой

Смотреть видео >>>

Смотреть видео >>>

Линия пробивки/штамповки представляет из себя автоматизированную рабочую станцию, выполненную из высокопрочной стали для обеспечения максимальной жесткости и стойкости в вибрации и ударным нагрузкам.  Станок предназначен для пробивки отверстий в трубах и профилях различных сечений.
Возможна пробивка отверстий в трубах с диаметром до 50 mm, отверстия могут быть как глухими как и сквозными.
Настраиваемое перемещение пуансона до 90 mm, возможна установка спаренных пуансонов.


Станок оборудуется:

  • Гидравлическая станция с масляным баком объемом 60л.
  • Система безопасности для оператора.
  • Устройство регулировки хода гидроцилиндра пуансона.
  • Система удаления стружки после пробивки отверстий.

Технические характеристики:

  • Управление от педали оператора.
  • Система безопасности для оператора.
  • Системы быстрой замены инструмента.
  • Перемещение пуансона  90 mm.
  • Максимальный диаметр пробивки 50 mm.
  • Скорость пробивки одного отверстия около 2 секунд .

Описание работы:

После нажатия на педаль оператором, пуансон вырубает отверстие и совершает обратное движение на исходную позицию. В случае если станок оборудован подающим конвейером и опцией Speedy с возможностью  выбора длины подачи заготовки, можно программировать позиционирование отверстий на заготовке.
После запуска программы, труба вручную загружается в приемный модуль, нажимается кнопка Старт, станок начинает работу автоматически.  После завершения  программы в приемное устройство загружается новая заготовка.

 2 метровый выходной конвейер с настраиваемым шагом  и дорном, ширина конвейера 200mm.

Настраиваемая килевая пластина с шириной 200мм.
Возможна настройка шага поддерживающих роликов в зависимости от длины заготовки.

моторизированный контроллер подачи заготовки и позиционирования N.C.–SPEEDY – 2 длина 2м

Описание исполнения:

  • Привод при помощи зубчатой передачи с  закаленными  шестернями, позволяющими избегать люфтов и шумов в работе.
  • Возможна настройка нескольких 0 точек начала отсчета координат.
  • Шаговый двигатель.
  • Мощность двигателя 3,4 кВт
  • Максимальная скорость 300мм/сек.

Описание контроллера:

  • Многофункциональная клавиатура.
  • Цифровой дисплей.
  • Память для 99 программ.
  • В каждой программе может храниться до 99
  • Программируемая скорость подачи.
  • Точность: ± 0,2mm.
  • Работа в  ручном-полуавтоматическом-автоматическом режимах.
  • Программирование в обоих направлениях подачи.

FUNCTIONING:

  • В полуавтоматическом режиме, возможна установка любого значения с клавиатуры и после нажатия кнопки START модуль Speedy перемещает заготовку на нужную длину.
  • В автоматическом режиме, возможно программирование до 99 программ с 99 шагами  с возможностью повторения шага от 1 до  99 раз.
  • Возможна установка:
    • Механических тисков.
    • Пневматических тисков.
    • Поворотных тисков.
    • Фиксированные или откидывающиеся стопорные пальцы.
    • Конвейер для поддержки и перемещения заготовки.
  • Может применяться:
    • Позиционирование для отрезных и ленточно-пильных станков.
    • Система подачи для автоматических и полуавтоматических сверлильных станков.
    • Система подачи для трубогибочных станков.
    • Система продува пробитых отверстий.
    • Автоматическая система смазки инструмента.
    • Пневматический зажим
