Универсальные силовые гидравлические гибочные пресса
Универсальный силовой гидравлический гибочный пресса Stierli-Bender серии 700 NC
Краткое описание Компании Stierli Bieger
Швейцарская компания Stierli Bieger на протяжении уже более 60 лет прочно занимает позиции одного из серьезнейших поставщиков специализированного оборудования для заводов тяжелого авто и машиностроения. Основной продукцией компании являются силовые пресса для правки, гибки, формовки балок, двутавров, швеллеров и тп. Компания выпускает как небольшие гибочные пресса, с усилием от 8.5т до выпрямляющих комплексов с усилием до 300т, а так же 2-ух осевые ЧПУ управляемые гибочные центры.
Компания расположена в городе Sursee, где на площадях более 5000 квадратных метров расположены инженерные, производственные и сервисные службы компании, готовые всегда предложить грамотное решение за реальные деньги.
Компания Stierli-Bieger AG успешно аттестована ISO 9001 с 1998год, вся продукция выпускается только согласно требованиям СЕ.
Ниже представлены фотографии некоторых стандартных и специализированных машин, выпускаемых Stierli-Bieger AG.
|
|
|
Универсальный пресс |
Гибка + правка |
Специализированный правильный стан |
|
|
|
Радиусная гибка |
Комбинированные ножницы |
Сварочный вращатель |
Описание специализированного силового пресса серии 700 NC

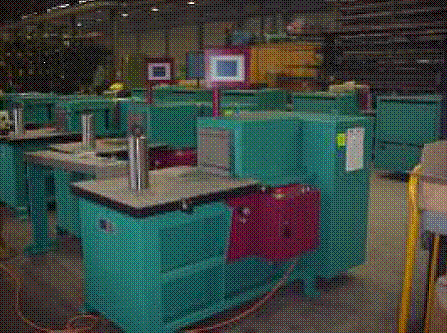

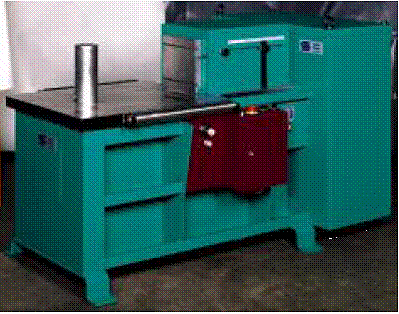

Фотографии данного станка представлены на первой странице.
Данную модель отличает высокая скорость работы наряду с современной системой управления, реализованной с помощью контроллера Siemens с Touch Screen монитором.
Контроллер имеет память на 200 программ. Точка референции главного цилиндра записывается в отдельную ячейку памяти и достигается нажатием всего одной кнопки. «teach in» Контроль перемещения главного цилиндра может корректироваться программно с точностью 0,1мм пошагово, данное качество позволяет работать с деформированными заготовками или заготовками низкого качества.
Держатель матрицы имеет высоту 300мм, держатель пуансона имеет диаметр 120мм, что гарантирует широкую применяемость станка для различных гибов и формовок, а так же высокую скорость и простоту смены инструментальной оснастки.
Большая и вместительная рабочая платформа позволяет оператору работать максимально удобно и эффективно за своим рабочим местом, особенно при работе с крупногабаритными заготовками.
Управление станком осуществляется при помощи ножной педали, а так же от ручного дистанционного пульта.
Направляющий цилиндр оборудован системой централизованной смазки и не требует специального обслуживания.
Станок поставляется полностью заправленный маслом.
Технические характеристики:
Рабочее усилие |
700 kN / 70т |
Высота инструмента |
300мм |
Ход цилиндра |
0 – 350мм |
Мощность двигателя |
7,5 kW |
Скорость перемещения рамы |
0 – 0.9 м/мин |
Точность хода цилиндра |
0,1мм |
Количество программ |
до 200 |
Количество гибов в 1 программе |
до 10 |
Электропитание |
380В |
Размеры |
1960/1010 mm |
Вес |
2200 kg |
