Сварочные Центраторы

ООО "Хард Тулс" является официальным поставщиком сварочных центраторов марки Centromat® (Германия) на территории России, Узбекистана и Казахстана.
Предлагаем со склада в Москве широкий выбор центраторов и специального вспомогательного инструмента для труб различного диаметра и назначения, трубопроводов, установок и резервуаров. Номенклатура центраторов постоянно расширяется в соответствии с требованиями и технологиями современного строительства.

Назначение: центраторы Centromat® позволяют произвести удобное, высокоточное и надежное центрирование и зажим труб, валов, круглых стержней, фланцев, отводов и другой трубной арматуры. Подходят также при большой разнице диаметров соединяемых элементов. Не требуют дополнительного выравнивания, помощь и промежуточного контроля. Обеспечивают доступность мест сварки с любой из сторон.

Центраторы в исполнении из нержавеющей стали VA 1.4301 рекомендованы для использования в нефтегазовой и пищевой промышленностях.

Приглашаем торговые компании к сотрудничеству!
Мы заинтересованы в развитии региональных продаж центраторов Centromat® и предлагаем специальные условия торгующим организациям.

По вопросам сотрудничества обращайтесь в офис компании.

Отдел инструментальной оснастки: Анна Соколова
тел.: +7 (495) 413-00-95, +7 (495) 413-94-81
факс: +7 (495) 413-95-80
e-mail: info@obint.ru

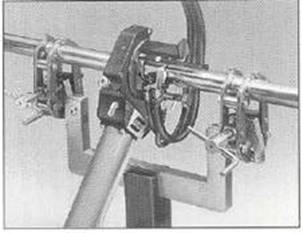

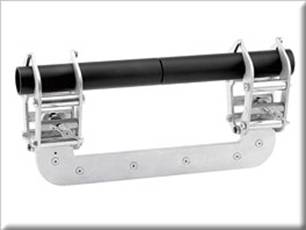

тип 1a Centromat®
Наружный центратор

тип 1a

Удобное, высокоточное и надежное центрирование и зажим труб, валов и круглых стержней. Подходят также при большой разнице диаметров соединяемых элементов путем автоматической коррекции положения соединяемых элементов. Не требуются дополнительное выравнивание, помощь и промежуточный контроль. Доступность мест сварки с любой из сторон.
Для защиты от электролитической коррозии рекомендуются версии с зажимными рычагами из нержавеющей стали (VA 1.4301).


Tипоразмер A диапазон зажима
вес
10 - 70 мм
2,10 кг
Tипоразмер B диапазон зажима
вес
40 - 140 мм
5,90 кг
Tипоразмер C диапазон зажима
вес
75 -330 мм
26 кг

Габаритные размеры типа 1а
Type 1a Maßblatt
Типоразмер A Типоразмер B Типоразмер C
a) 10 - 70 mm 40 - 140 mm 75 - 330 mm
b) 160 mm 210 mm 360 mm
c) 125 mm 200 mm 400 mm
d) 140 mm 190 mm 350 mm
e) 57 mm 82 mm 115 mm
f) 41 mm 55 mm 115 mm
g) 65 mm 95 mm 235 mm

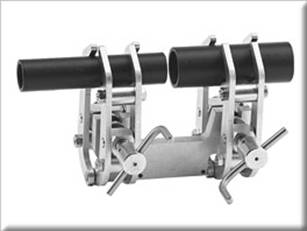

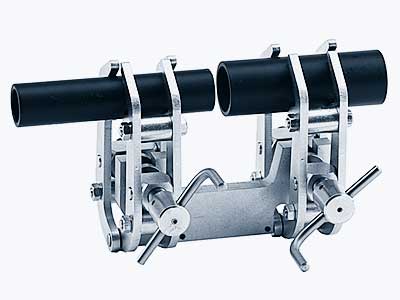

тип 1a-Orbital
(специальная модель) Centromat®
Наружный центратор для орбитальной сварки

тип 1a Orbital

Для уменьшения нагрузки при использовании сварочного аппарата орбитальной сварки рекомендуется тип 1a-Orbital.
Удобное, высокоточное и надежное центрирование труб, валов и круглых стержней. Подходят также при большой разнице диаметров соединяемых элементов путем автоматической коррекции положения соединяемых элементов. Не требуются дополнительное выравнивание, помощь и промежуточный контроль. Доступность мест сварки с любой из сторон.
Для защиты от электролитической коррозии рекомендуются версии с зажимными рычагами из нержавеющей стали (VA 1.4301).


Типоразмер 1 Типоразмер 2 Типоразмер 3 Типоразмер 4
Диапазон зажима 6-50 мм 10-70 мм 25-130 мм 75-330 мм
Вес 3,6 кг 5,7 кг 12,6 кг 41 кг

Габаритные размеры тип 1a-Orbital
Type 1a Orbital Maßblatt


Типоразмер 1 Типоразмер 2 Типоразмер 3 Типоразмер 4
a) 6 - 50 mm 10 - 70 mm 25 - 140 mm 75 - 330 mm
b) 225 mm 400 mm 590 mm 720 mm
c) 175 mm 235 mm 290 mm 550 mm
d) 240 mm 387 mm 570 mm 720 mm
e) 98 mm 243 mm 360 mm 340 mm
f) 71,5 mm 71,5 mm 106 mm 168 mm
g) 110 mm 160 mm 170 mm 340 mm


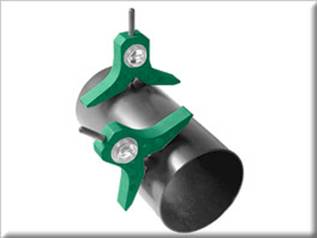

тип 1b
Centromat®
Трубный зажим для труб, отводов и фланцев

Type 1b

Тип 1b рекомендован для центрирования больших длин труб, трубных колен, отводов, фланцев, тройников, переходников и другой трубной арматуры. Центрирование обеспечивается барашковыми винтами с шариковыми наконечниками. Не требуются дополнительное выравнивание, помощь и промежуточный контроль. Доступность мест сварки с любой из сторон.
Для защиты от электролитической коррозии рекомендуются версии из нержавеющей стали (VA 1.4301).


Tипоразмер A диапазон зажима
вес
20-90 мм
1,40 кг
Tипоразмер B диапазон зажима
вес
50-150 мм
3,00 кг
Tипоразмер C диапазон зажима
вес
90-190 мм
3,30 кг
Tипоразмер D диапазон зажима
вес
125-225 мм
6,80 кг
Tипоразмер E диапазон зажима
вес
225-370 мм
8,65 кг


Тип 1c Сentromat®
Трубные центрирующие цепи

Гибкие центрирующие цепи предназначены для удобного и высокоточного центрирования и зажима для любых труб неограниченной длины, трубных колен, тройников, фланцев, переходников, соединений со сферическими заглушками, другой трубной арматуры и резервуаров. Центрирующие цепи CENTROMAT® подходят для любых длин труб и резервуаров различных диаметров. Их можно удлинять или укорачивать на любую длину, просто вставляя или удаляя дополнительные звенья. Имеются 5 вариантов исполнения. Для увеличения стандартной длины для каждого вида центрирующих цепей предлагаются дополнительные звенья.

Возможны варианты комплектации в исполнении из гальванизированной или нержавеющей стали.

Типоразмер 150.
Одинарная, легкое исполнение

для диаметров от 168,3 мм
Стандартная длина: 650 мм (5 звеньев)
Дополнительные звенья:
длина 1 звена 125 мм
Типоразмер 200
Одинарная, среднее исполнение

для диаметров от 219,1 мм
Стандартная длина: 1275 мм (7 звеньев)
Дополнительные звенья:
длина 1 звена - 177 мм
http://www.obint.ru/IMG/image/clip_i2mage026_0002.jpg
Типоразмер 300
Одинарная, тяжелое исполнение

для диаметров от 323,9 мм
Стандартная длина: 1920 мм (7 звеньев)
Дополнительные звенья:
длина 1 звена - 265 мм
http://www.obint.ru/IMG/image/clip_i2mage028_0002.jpg
Типоразмер D200
Двойная, среднее исполнение

для диаметров от 323,9 мм
Стандартная длина: 1275 мм (7 звеньев)
Дополнительные звенья:
длина 1 звена - 177 мм
Типоразмер D300
Двойная, тяжелое исполнение

для диаметров от 323,9 мм
Стандартная длина: 1920 мм (7 звеньев)
Дополнительные звенья:
длина 1 звена - 265 мм

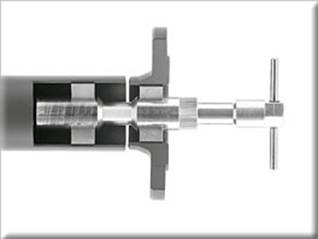

Тип 2 Сentromat®
Внутренний центратор с распорными клиньями

(для малых диаметров труб)

тип 2

Предназначен для малых диаметров труб Ø16- 64 мм.
Надежное и точное центрирование и крепление фланцев, штуцеров, колец и др. элементов к трубам и цилиндрическим резервуарам за одну рабочую операцию.

Для защиты от электролитической коррозии рекомендуются версии из нержавеющей стали (VA 1.4301).



Диапазон зажима Bec
Типоразмер 004 15 - 19 мм 0,20 кг
Типоразмер 003 16 - 20 мм 0,20 кг
Типоразмер 002 19 - 25 мм 0,25 кг
Типоразмер 001 24 - 32 мм 0,50 кг
Типоразмер 01 31 - 40 мм 0,50 кг
Типоразмер 0 38 - 52 мм 1,25 кг
Типоразмер 00 51 - 64 мм 1,25 кг

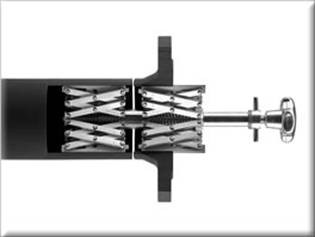

Тип 3a Сentromat®
Внутренний центратор

тип 3a

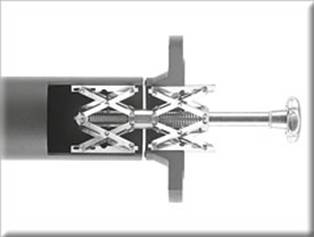

Самоцентрирующий. Используется для крепления штуцеров, фланцев, колец и других элементов к трубе. Центрирование происходит в одну рабочую операцию, изнутри.
Рекомендован также при существенной разнице диаметров соединений.
Для защиты от электролитической коррозии заказывайте версии из нержавеющей стали (VA 1.4301).

Tипоразмер1 Диаметры
вес
54 - 140 мм
1,25 кг
Tипоразмер2 диаметры
вес
85 - 220 мм
3,60 кг

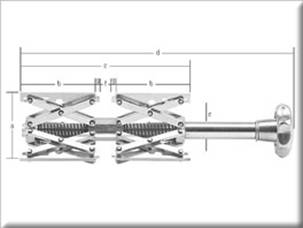

Габаритные размеры Тип 3a
Размеры, тип 3a

3a, типоразмер 1 3a, типоразмер 2
a) 54 - 140 мм a) 85 - 220 мм
b) 88 мм b) 144 мм
c) 190 мм c) 309 мм
d) 290 - 310 мм d) 445 - 505 мм
e) 20 мм e) 26 мм
f) 14 мм f) 21 мм
g) 4 мм g) 5 мм


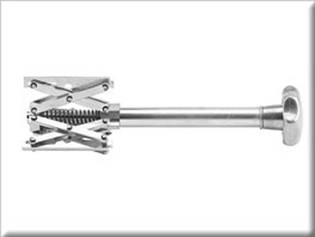

Тип 3b Сentromat®
Внутренний центратор (специальная модель с удлиненным стержнем)

тип 3b

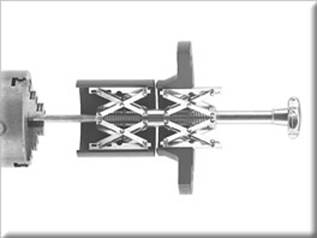

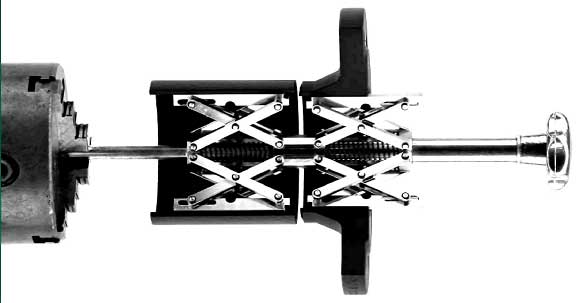

Самоцентрирующий. Имеет удлиненный стержень для использования на вращающихся сварочных столах и токарных патронах. Используется для крепления штуцеров, фланцев, колец и других элементов к трубе. Центрирование происходит в одну рабочую операцию, изнутри.
Рекомендован также при существенной разнице диаметров соединений.

Для защиты от электролитической коррозии заказывайте версии из нержавеющей стали (VA 1.4301).

Диапазон зажима Длина стержня Вес
Типоразмер 1 54-140 мм 120 мм 1,40 кг
Типоразмер 2 85-22 мм 150 мм 4,20 кг
Типоразмер 3е/s 120-350 мм 190 мм 12,50 кг

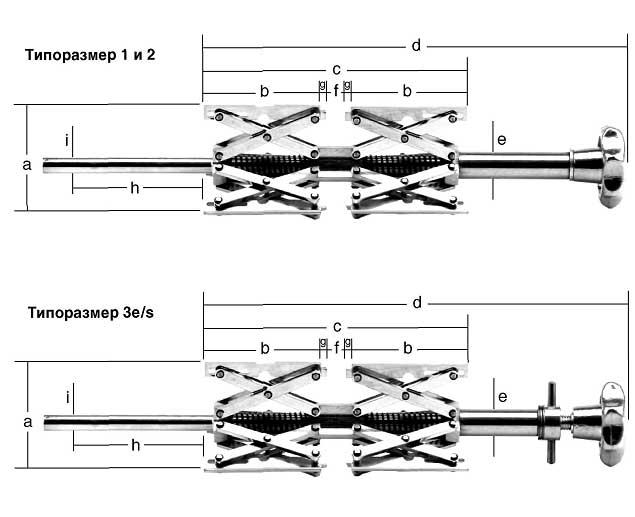

Габаритные размеры Тип 3b
Размеры, тип 3b

Типоразмер 1 Типоразмер 2 Типоразмер 3e/s
a) 54 - 140 мм a) 85 - 220 мм a) 120 - 350 мм
b) 88 мм b) 144 мм b) 233 мм
c) 190 мм c) 309 мм c) 491 мм
d) 290 - 310 мм d) 445 - 505 мм d) 745 - 790 мм
e) 20 мм e) 26 мм e) 34 мм
f) 14 мм f) 21 мм f) 25 мм
g) 4 мм g) 5 мм g) 6 мм
h) 120 мм h) 150 мм h) 190 мм
i) 12 мм i) 20 мм i) 26 мм


Тип 3c Сentromat®
Внутренний центратор (одинарный)

тип 3c

Предназначен для крепления и центрирования элементов с одинаковым диаметром. Зажимное устройство с одним распорным зажимом.
Для защиты от электролитической коррозии заказывайте версии с накладными планками из нержавеющей стали (VA 1.4301).


Диапазон зажима Bec
Типоразмер 1 54 - 140 мм 1,00 кг
Типоразмер 2 85 - 220 мм 2,40 кг
Типоразмер 3 120 - 350 мм 6,00 кг
Типоразмер 4 180 - 520 мм 14,00 кг
Типоразмер 4/s 400 - 940 мм 20,00 кг

Габаритные размеры Тип 3c
Размеры, тип 3c

Типоразмер 1 Типоразмер 2 Типоразмер 3 Типоразмер 4 Типоразмер 4/s
a) 54 - 140 мм 85 - 220 мм 120 - 350 мм 180 - 520 мм 400 - 940 мм
b) 88 мм 144 мм 233 мм 300 мм 300 мм
c) 305 мм 480 мм 540 мм 630 мм 630 мм
d) 220 мм 335 мм 300 мм 325 мм 325 мм
e) 20 мм 26 мм 34 мм 36 мм 36 мм

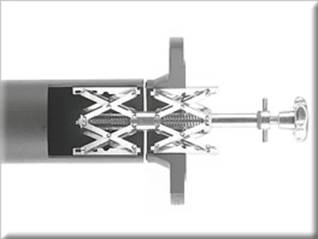

Тип 4 Сentromat®
Внутренний центратор

(с независимыми распорными элементами)


тип 4

Применение как у типа 3a, но, благодаря независимо работающим распорным элементам, целесообразно использование при работе с тяжелыми фасонными деталями трубопроводов. Нижний распорный элемент центрирующего устройства Тип4 CENTROMAT® фиксируется в трубе, затем надевается фланец или иная деталь - центрируется и зажимается верхним распорным элементом. Центрирование диаметров соединяемых деталей происходит автоматически.
Для защиты от электролитической коррозии заказывайте версии с накладными планками из нержавеющей стали (VA 1.4301).

Диапазон зажима Bec
Типоразмер 1/e 54 - 140 мм 1,30 кг
Типоразмер 2/e 85 - 220 мм 3,90 кг
Типоразмер 3/e 120 - 350 мм 11,50 кг
Типоразмер 4/e 180 - 520 мм 27,00 кг


Тип 4s Сentromat®
Внутренний центратор

(с независимыми распорными элементами и расширенным диапазоном зажима)

тип 4s

Применение как у типов 3a и 4, но с расширенным диапазоном зажима. Благодаря независимо работающим распорным элементам, целесообразно использование при работе с тяжелыми фасонными деталями трубопроводов. Нижний распорный элемент центрирующего устройства Тип4sCENTROMAT® фиксируется в трубе, затем надевается фланец или иная деталь - центрируется и зажимается верхним распорным элементом. Центрирование диаметров соединяемых деталей происходит автоматически.
Для защиты от электролитической коррозии заказывайте версии с накладными планками из нержавеющей стали (VA 1.4301).

Диапазон зажима Bec
Типоразмер 1/es 120-250 мм 1,80 кг
Типоразмер 2/es 220-400 мм 5,20 кг
Типоразмер 3/es 300-640 мм 16,40 кг
Типоразмер 4/es 400-940 мм 39,00 кг

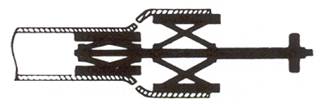

Тип 5 Сentromat®
Внутренний центратор

(для колен, отводов и фланцев)

Размеры, тип 5тип 5

Разработан для колен, фланцев и отводов любого радиуса. Независимо друг от друга работающие распорные элементы. Удобное, высокоточное и надежное центрирование без посторонней помощи: "третьи руки" не нужны. Нижний распорный элемент вставляется в колено так, чтобы передний край верхнего распорного элемента прилегал к торцу колена. Фланец или подобная деталь надевается на верхний распорный элемент и зажимается. Пригоден также для гладких фланцев. Центрирование диаметров происходит автоматически.
Для защиты от электролитической коррозии заказывайте версии с накладными планками из нержавеющей стали (VA 1.4301).


Диапазон зажима Вес
Типоразмер 1/b-e 54 - 115 мм 1,00 кг
Типоразмер 2/b-e 85 - 195 мм 3,10 кг
Типоразмер 3/b-e 120 - 315 мм 9,30 кг
Типоразмер 4/b-e 180 - 520 мм 23,10 кг


Тип 6 Сentromat®

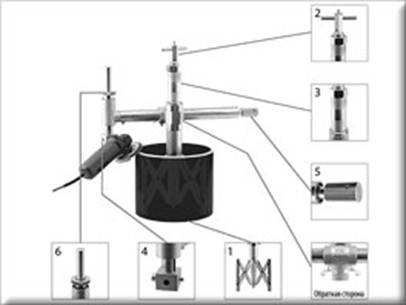

Устройство для зачистки края трубы и снятия фаски

тип 6
Назначение: обработка концов труб под любым углом (например, V-образный шов), для отрезания колец, для доработки неровных концов труб. Минимальное время на обработку края трубы в полевых условиях. Горизонтально и вертикально регулируемое поворотное устройство служит опорой для шлифовальной машины. Регулируется в горизонтальной и вертикальной плоскостях.
Для заказа доступны 3 типоразмера: 3, 4, 4s:
Типоразмер 3 Типоразмер 4 Типоразмер 4s
Диаметр зажима 120 - 350 мм 180 - 520 мм 400 - 940 мм
Высота зажима 233 мм 300 мм 300 мм
Радиус рабочей зоны 140 - 430 мм 140 - 430 мм 250 - 550 мм
Вес 19,9 кг 26,5 кг 35,0 кг

*Используется обычная шлифмашина, которая не входит в комплект поставки.


Тип 9 Сentromat®
Уровень для фланцев

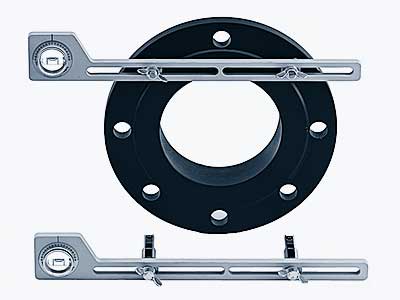

тип 9

Применяется для соединения и выравнивания уровня фланцев перед привариванием к трубам. Комплектуется поворотным пузырьковым уровнем для измерения угла и с передвижными установочными «пальцами» - угол и наклон определяются и устанавливаются по шкале.
«Пальцы» подходят для отверстий любого стандартного диаметра, что позволяет точно выравнивать привариваемые фланцы.

Материал: анодированный алюминий.
Для заказа доступны три типоразмера:

Типоразмер 1 Длина 300 мм.Расстояние между отверстиями 35-190 мм, со стандартными вставными «пальцами» Ø13-22 мм.
Типоразмер 1а Длина 300 мм.Расстояние между отверстиями 35-190 мм, со стандартными вставными «пальцами» Ø13-22 мм.Комплектуется магнитом для использования в качестве наклонного уровня.
Типоразмер 2 Длина 400 мм.Расстояние между отверстиями 35-290 мм, со стандартными вставными «пальцами» Ø13-22 мм

*Возможна дополнительная комплектация:
- Вставные «пальцы» для отверстий Ø 12-18 мм,
- Втулки на стандартные вставные «пальцы» для отверстий Ø25-30 мм


Тип 10 Сentromat®

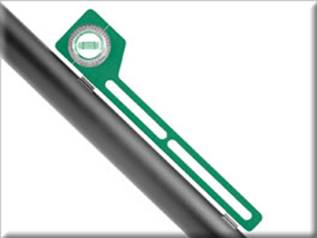

Магнитный наклонный уровень

тип 10

Назначение: для прокладки и контроля наклона металлических изделий и труб. В конструкцию уровня встроены магниты для крепления на любых ровных поверхностях труб или на гладких плоскостях. Прибор имеет поворотный пузырьковый уровень для измерения угла наклона. Угол и наклон легко без пересчета определяются и устанавливаются по шкале.

Материал: анодированный алюминий.
Длина 300 мм.
Вес 200 г.


Тип 11 Сentromat®
Центровочный кернер

(для труб Ø 12-1000 мм)

тип 11

Назначение: определение угла наклона, выставление углов, поиск средней линии на трубах, нивелирование при установке баков и др.
В конструкцию кернера встроена градусная шкала и пузырьковый уровень для разметки средней линии и отводов на трубах и баках под любым углом. Уровень с градусной шкалой может вращаться, что позволяет легко без пересчета определять и устанавливать угол и наклон.

Материал корпуса: анодированный алюминий.
Металлический кернер: закалённая инструментальная сталь.
Вес: 600 г.
