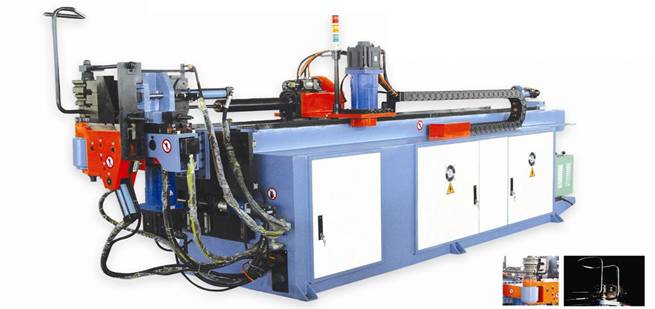

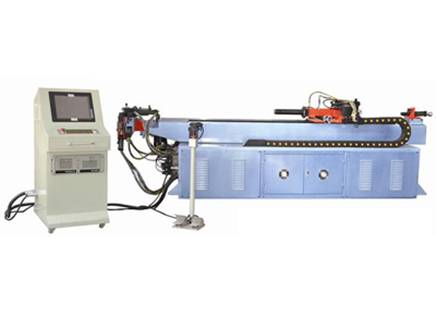

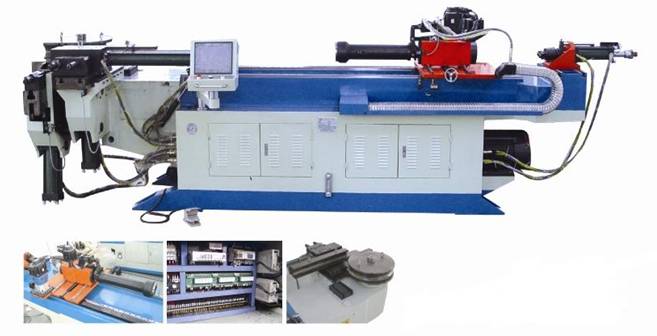

Трубогибочные автоматические станки серии CNC
Смотреть видео >>>
Смотреть видео >>>
Автоматические трубогибочные станки серии CNC являются самыми «продвинутыми» в области автоматизации, скорости и точности процессов гибки трубы.
В автоматическом режиме работы от оператора требуется только нажатие педали для начала гибки.
Автоматические трубогибочные станки серии CNC могут оснащаться многоуровневой системой инструментальной оснастки для изготовления конструкций сложного профиля имеющих гибы в нескольких плоскостях с различными радиусами гибки. Количество оснасток с различными радиусами гибки в стандартном исполнении до 5, по запросу станки оснащаются большим количеством инструмента.
Так же станки серии CNC могут быть оснащены оснасткой и приводами для реализации технологии проталкивания. Данная технология позволяет получать различные радиусы гибки с применением 1 комплекта инструмента. Данная технология нашла свое применение у производителей мебели, где необходимы гибы с большими радиусами.
Автоматические трубогибочные станки серии CNC применяются в крупносерийном производстве в различных отраслях, таких как изготовление мебели, авто и мотто-промышленности, авиастроении.
Автоматические трубогибочные станки серии CNC изготовлены на базе цельнолитой станины, что обеспечивает необходимую жесткость и долговечность конструкции. Философия станков модели CNC базируется на следующих характеристиках:
- ЧПУ управление по угловой координате (точность
0.1°).
- Управление по координате поворота трубы при помощи
серводвигателя.
-Автоматическая подача трубы.
-Автоматическая система возврата дорна в исходное
положение до завершения гибки.
- 1-5 уровневая система оснастки для выполнения различных углов гиба без остановки станка.
-Графический ТС контроллер для программирования углов
гибки. Запись программы в память компьютера. Полная визуализация всех процессов работы станка
- Педаль для последовательной гибки по программе.
-Автоматическая диагностика систем станка с
отображением причин отказа на
экране компьютера.
Технические характеристики
|
Модель
|
DW18CNCX2A-1S
.DW18CNCX3A-2S
|
DW25CNCX2A-1S
DW25CNCX3A-2S
|
DW38CNCX2A-1S
DW38CNCX3A-2S
|
DW50CNCX2A-1S
DW50CNCX3A-2S
|
DW63CNCX2A-1S
DW63CNCX3A-2S
|
|
Диаметр трубы
|
Φ18мм ×2 мм
|
Φ25мм ×1.6 мм
|
Φ38мм ×2 мм
|
Φ50мм ×3 мм
|
Φ63мм ×4 мм
|
|
Макс. Радиус гиба
|
R80 Макс
|
R100 мм
|
R180 мм
|
R250 мм
|
R250 мм
|
|
Мин. Радиус гиба
|
R5мм
|
R5 мм
|
R15 мм
|
R20 мм
|
R25 мм
|
|
Угол гиба
|
195°
|
190°
|
190°
|
190°
|
190°
|
|
Макс. Длина подачи
|
1200 мм
|
1400 мм
|
2000 мм
|
2600 мм
|
2600 мм
|
|
Метод подачи
|
Прямая подача
Подача зажима
|
|
Рабочая скорость
|
Скорость гиба
|
Макс 200град/с
|
Макс 200 град/с
|
Макс 85 град/с
|
Макс 85 град/с
|
Макс 85 град/с
|
|
Скорость вращения
|
Макс 200 град/с
|
Макс 200 град/с
|
Макс 200 град/с
|
Макс 200 град/с
|
Макс 200 град/с
|
|
Скорость подачи
|
Макс 1000мм/с
|
Макс 1000 мм/с
|
Макс 1000 мм/с
|
Макс 1000 мм/с
|
Макс 1000 мм/с
|
|
Точность
|
Гиб
|
±0.1°
|
±0.1°
|
±0.1°
|
±0.1°
|
±0.1°
|
|
Вращение
|
±0.1°
|
±0.1°
|
±0.1°
|
±0.1°
|
±0.1°
|
|
Подача
|
±0.1 мм
|
±0.1 мм
|
±0.1 мм
|
±0.1 мм
|
±0.1 мм
|
|
Метод ввода
|
(X . Y. Z)
(Y. B. C)
|
(X . Y. Z)
(Y. B. C)
|
(X . Y. Z)
(Y. B. C)
|
(X . Y. Z)
(Y. B. C)
|
(X . Y. Z)
(Y. B. C)
|
|
Метод гиба
|
1 кВт Серво-гиб: (более 3-х осей)
Гидравлический гиб
|
1,5 кВт Серво-гиб: (более 3-х осей)
Гидравлический гиб
|
5,5 кВт Серво-гиб: (более 3-х осей)
Гидравлический гиб
|
5,5 кВт Серво-гиб: (более 3-х осей)
Гидравлический гиб
|
7,5 кВт Серво-гиб: (более 3-х осей)
Гидравлический гиб
|
|
Мощность серво-двигателя
|
450 Вт
|
450 Вт
|
750 Вт
|
750 Вт
|
1 кВт
|
|
Мощность подающего серво-двигателя
|
750Вт
|
750 Вт
|
1 кВт
|
1 кВт
|
1.3 кВт
|
|
Гибочные группы
|
1. 12
2. 33
|
1. 12
2. 33
|
1. 12
2. 33
|
1. 12
2. 33
|
1. 12
2. 33
|
|
Мощность двигателя
|
4 кВт
|
4 кВт
|
5.5 кВт
|
7.5 кВт
|
7.5 кВт
|
|
Давление
|
10 МПа
|
12 МПа
|
12 МПа
|
12 МПа
|
12 МПа
|
|
Вес
|
800кг
|
1000 кг
|
1500 кг
|
2500 кг
|
3000 кг
|
|
Размеры
|
2760 x 690 x 1000 мм
|
2760 x 760 x 1100 мм
|
3830 x 760 x 1200 мм
|
4900 x 1300 x 1300 мм
|
4900 x 1300 x 1300 мм
|
|
Модель
|
DW75CNCX2A-1S
DW75CNCX3A-2S
|
DW89CNCX2A-1S
DW89CNCX3A-2S
|
DW100CNCX2A-1S
DW100CNCX3A-2S
|
DW115CNCX2A-1S
|
DW130CNCX2A-1S
|
|
Диаметр трубы
|
Φ75мм ×4 мм
|
Φ89мм ×8 мм
|
Φ100мм ×8 мм
|
Φ115мм ×10 мм
|
Φ130мм ×8 мм
|
|
Макс. Радиус гиба
|
R250 мм
|
R250 мм
|
R350 мм
|
R350 мм
|
R400 мм
|
|
Мин. Радиус гиба
|
R30 мм
|
R30 мм
|
R50 мм
|
R50 мм
|
R50 мм
|
|
Угол гиба
|
190°
|
190°
|
190°
|
190°
|
190°
|
|
Макс. Длина подачи
|
2850 мм
|
2850 мм
|
2850 мм
|
2850 мм
|
3000 мм
|
|
Метод подачи
|
подача зажима
прямая подача
|
подача зажима
прямая подача
|
подача зажима
прямая подача
|
подача зажима
прямая подача
|
подача зажима
прямая подача
|
|
Рабочая скорость
|
Скорость гиба
|
Макс 40 град/с
|
Макс 30 град/с
|
Макс 30 град/с
|
Макс 30 град/с
|
Макс 30 град/с
|
|
Скорость вращения
|
Макс 160 град/с
|
Макс 160 град/с
|
Макс 160 град/с
|
Макс 160 град/с
|
Макс 160 град/с
|
|
Скорость подачи
|
Макс 800 мм/с
|
Макс 800 мм/с
|
Макс 800 мм/с
|
Макс 800 мм/с
|
Макс 800 мм/с
|
|
Точность
|
Гиб
|
±0.1°
|
±0.1°
|
±0.1°
|
±0.15°
|
±0.15°
|
|
Вращение
|
±0.1°
|
±0.1°
|
±0.1°
|
±0.1°
|
±0.1°
|
|
Подача
|
±0.1 мм
|
±0.1 мм
|
±0.1 мм
|
±0.1 мм
|
±0.1 мм
|
|
Метод ввода
|
(X . Y. Z)
(Y. B. C)
|
(X . Y. Z)
(Y. B. C)
|
(X . Y. Z)
(Y. B. C)
|
(X . Y. Z)
(Y. B. C)
|
(X . Y. Z)
(Y. B. C)
|
|
Метод гиба
|
11 кВт Серво-гиб: (более 3-х осей)
Гидравлический гиб
|
11 кВт Серво-гиб: (более 3-х осей)
Гидравлический гиб
|
15 кВт Серво-гиб: (более 3-х осей)
Гидравлический гиб
|
Гидравлический гиб
|
Гидравлический гиб
|
|
Мощность серво-двигателя
|
1.5 кВт
|
1.5 кВт
|
2 кВт
|
2 кВт
|
2 кВт
|
|
Мощность подающего серво-двигателя
|
2 кВт
|
2 кВт
|
3.5 кВт
|
3.5 кВт
|
5 кВт
|
|
Гибочные группы
|
1. 12
2. 33
|
1. 12
2. 33
|
1. 12
2. 33
|
1. 12
2. 33
|
1. 12
2. 33
|
|
Мощность двигателя
|
11кВт
|
11 кВт
|
15 кВт
|
22 кВт
|
22 кВт
|
|
Давление
|
12 МПа
|
12 МПа
|
12 МПа
|
12 МПа
|
12 МПа
|
|
Вес
|
4500кг
|
5500 кг
|
6000 кг
|
7000 кг
|
8000 кг
|
|
Размеры
|
4950 x1350 x 1230мм
|
5090 x 1350 x 1230 мм
|
5090 x 1350 x 1230 мм
|
5090 x 1350 x 1230 мм
|
6115 x 1860 x 1265 мм
|
|
Модель
|
DW168CNCX2A-1S
|
DW189CNCX2A-1S
|
DW219CNCX2A-1S
|
|
Диаметр трубы
|
Φ168мм ×14 мм
|
Φ189мм ×14 мм
|
Φ219мм ×16 мм
|
|
Макс. Радиус гиба
|
R500 мм
|
R600 мм
|
R700 мм
|
|
Мин. Радиус гиба
|
R50 мм
|
R80 мм
|
R80 мм
|
|
Угол гиба
|
190°
|
190°
|
190°
|
|
Макс. Длина подачи
|
3600 мм
|
4000 мм
|
4500 мм
|
|
Метод подачи
|
1подача зажима
2прямая подача
|
1подача зажима
2прямая подача
|
1подача зажима
2прямая подача
|
|
Рабочая скорость
|
Скорость гиба
|
Макс 25 град/с
|
Макс 20 град/с
|
Макс 20 град/с
|
|
Скорость вращения
|
Макс 160 град/с
|
Макс 160 град/с
|
Макс 160 град/с
|
|
Скорость подачи
|
Макс 600mm/s
|
Макс 600mm/s
|
Макс 600mm/s
|
|
Точность
|
Гиб
|
±0.15°
|
±0.15°
|
±0.15°
|
|
Вращение
|
±0.1°
|
±0.1°
|
±0.1°
|
|
Подача
|
±0.1 мм
|
±0.1 мм
|
±0.1 мм
|
|
Метод ввода
|
1(X . Y. Z)
2(Y. B. C)
|
1(X . Y. Z)
2(Y. B. C)
|
1(X . Y. Z)
2(Y. B. C)
|
|
Метод гиба
|
Гидравлический гиб
|
Гидравлический гиб
|
Гидравлический гиб
|
|
Мощность серво-двигателя
|
3.5 кВт
|
5 кВт
|
5 кВт
|
|
Мощность подающего серво-двигателя
|
5 кВт
|
7.5 кВт
|
7.5 кВт
|
|
Гибочные группы
|
1. 12
2. 33
|
1. 12
2. 33
|
1. 12
2. 33
|
|
Мощность двигателя
|
22 кВт
|
30 кВт
|
30 кВт
|
|
Давление
|
14МПа
|
14 МПа
|
14 МПа
|
|
Вес
|
12000кг
|
15000кг
|
18000кг
|
|
Размеры
|
8100 x 1955 x 1660мм
|
8500 x 2000 x 1700мм
|
8500 x 2400 x 1980мм
|
|
|
|
|
|
|
