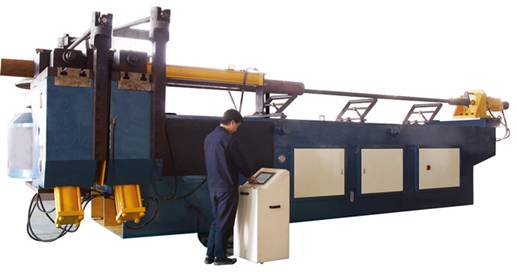

Трубогибочные автоматические ЧПУ станки серии NCBL
Смотреть видео >>>
Автоматические трубогибочные станки серии NCBL являются продолжением простейшей серии станков модели NC, однако эти станки могут делать пространственные гибы по программе с ЧПУ.
В автоматическом режиме работы от оператора требуется осуществлять подачу заготовки. Базирование трубы происходит при помощи стоп-флажков, расположенных на линейке. Гибка и поворот трубы происходи автоматически по программе.
Автоматические трубогибочные станки серии NCBL применяются в крупносерийном производстве в различных отраслях, таких как изготовление мебели, авто и мото-промышленности, авиастроении.
Автоматические трубогибочные станки серии NCBL изготовлены на базе цельнолитой станины, что обеспечивает необходимую жесткость и долговечность конструкции. Философия станков модели NCBL базируется на следующих характеристиках:
- ЧПУ управление по угловой координате (точность
0.1°).
- Управление по координате поворота трубы при помощи
серводвигателя.

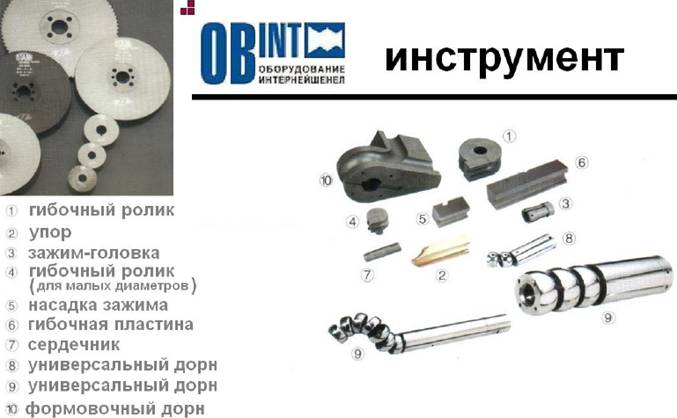

-Автоматическая система возврата дорна в исходное
положение до завершения гибки.
- 1 уровневая система оснастки
-Графический ТС контроллер для программирования углов
гибки. Запись программы в память компьютера. Полная визуализация всех процессов работы станка
- Педаль для последовательной гибки по программе.
-Автоматическая диагностика систем станка с
отображением причин отказа на
экране компьютера
Технические характеристики

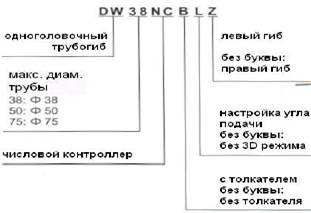

Модель
|
DW18NCBL
|
DW25NCBL
|
DW38NCBL
|

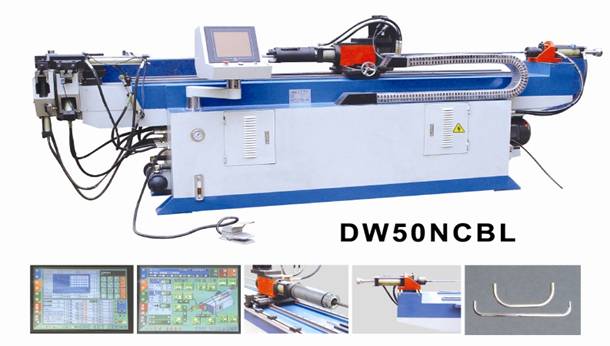

DW50NCBL
|
DW63NCBL
|
Диаметр трубы
|
Φ18мм ×2 мм
|
Φ25мм ×1.6 мм
|
Φ38мм ×2 мм
|
Φ50мм ×3 мм
|
Φ63мм ×4 мм
|
Макс. Радиус гиба
|
R80 мм
|
R100 мм
|
R180 мм
|
R250 мм
|
R250 мм
|
Мин. Радиус гиба
|
R5мм
|
R5 мм
|
R15 мм
|
R20 мм
|
R25 мм
|
Угол гиба
|
195°
|
190°
|
190°
|
190°
|
190°
|
Макс. Длина подачи
|
1200 мм
|
1400 мм
|
2000 мм
|
2600 мм
|
2600 мм
|
Рабочая скорость
|
Скорость гиба
|
Макс 200град/с
|
Макс 200 град/с
|
Макс 85 град/с
|
Макс 85 град/с
|
Макс 85 град/с
|
Скорость вращения
|
Макс 200 град/с
|
Макс 200 град/с
|
Макс 200 град/с
|
Макс 200 град/с
|
Макс 200 град/с
|
|
Точность
|
Гиб
|
±0.1°
|
±0.1°
|
±0.1°
|
±0.1°
|
±0.1°
|
Вращение
|
±0.1°
|
±0.1°
|
±0.1°
|
±0.1°
|
±0.1°
|
Подача
|
±0.1 мм
|
±0.1 мм
|
±0.1 мм
|
±0.1 мм
|
±0.1 мм
|
Мощность серво-двигателя
|
450 Вт
|
450 Вт
|
750 Вт
|
750 Вт
|
1 кВт
|
Мощность двигателя
|
4 кВт
|
4 кВт
|
5.5 кВт
|
7.5 кВт
|
7.5 кВт
|
Давление
|
10 МПа
|
12 МПа
|
12 МПа
|
12 МПа
|
12 МПа
|
Вес
|
800кг
|
1000 кг
|
1500 кг
|
2500 кг
|
3000 кг
|
Размеры
|
2760 x 690 x 1000 мм
|
2760 x 760 x 1100 мм
|
3830 x 760 x 1200 мм
|
4900 x 1300 x 1300 мм
|
4900 x 1300 x 1300 мм
|
Модель
|
DW75NCBL
|
DW89NCBL
|
DW100NCBL
|
DW115NBL
|
DW130NCBL
|
Диаметр трубы
|
Φ75мм ×4 мм
|
Φ89мм ×8 мм
|
Φ100мм ×8 мм
|
Φ115мм ×10 мм
|
Φ130мм ×8 мм
|
Макс. Радиус гиба
|
R250 мм
|
R250 мм
|
R350 мм
|
R350 мм
|
R400 мм
|
Мин. Радиус гиба
|
R30 мм
|
R30 мм
|
R50 мм
|
R50 мм
|
R50 мм
|
Угол гиба
|
190°
|
190°
|
190°
|
190°
|
190°
|
Макс. Длина подачи
|
2850 мм
|
2850 мм
|
2850 мм
|
2850 мм
|
3000 мм
|
Рабочая скорость
|
Скорость гиба
|
Макс 40 град/с
|
Макс 30 град/с
|
Макс 30 град/с
|
Макс 30 град/с
|
Макс 30 град/с
|
Скорость вращения
|
Макс 160 град/с
|
Макс 160 град/с
|
Макс 160 град/с
|
Макс 160 град/с
|
Макс 160 град/с
|
|
Точность
|
Гиб
|
±0.1°
|
±0.1°
|
±0.1°
|
±0.15°
|
±0.15°
|
Вращение
|
±0.1°
|
±0.1°
|
±0.1°
|
±0.1°
|
±0.1°
|
Подача
|
±0.1 мм
|
±0.1 мм
|
±0.1 мм
|
±0.1 мм
|
±0.1 мм
|
Мощность серво-двигателя
|
1.5 кВт
|
1.5 кВт
|
2 кВт
|
2 кВт
|
2 кВт
|
Мощность двигателя
|
11кВт
|
11 кВт
|
15 кВт
|
22 кВт
|
22 кВт
|
Давление
|
12 МПа
|
12 МПа
|
12 МПа
|
12 МПа
|
12 МПа
|
Вес
|
4500кг
|
5500 кг
|
6000 кг
|
7000 кг
|
8000 кг
|
Размеры
|
4950 x1350 x 1230мм
|
5090 x 1350 x 1230 мм
|
5090 x 1350 x 1230 мм
|
5090 x 1350 x 1230 мм
|
6115 x 1860 x 1265 мм
|
Модель
|
DW168NCBL
|
DW189NBL
|
DW219NCBL
|
Диаметр трубы
|
Φ168мм ×14 мм
|
Φ189мм ×14 мм
|
Φ219мм ×16 мм
|
Макс. Радиус гиба
|
R500 мм
|
R600 мм
|
R700 мм
|
Мин. Радиус гиба
|
R50 мм
|
R80 мм
|
R80 мм
|
Угол гиба
|
190°
|
190°
|
190°
|
Макс. Длина подачи
|
3600 мм
|
4000 мм
|
4500 мм
|
Рабочая скорость
|
Скорость гиба
|
Макс 25 град/с
|
Макс 20 град/с
|
Макс 20 град/с
|
Скорость вращения
|
Макс 160 град/с
|
Макс 160 град/с
|
Макс 160 град/с
|
|
Точность
|
Гиб
|
±0.15°
|
±0.15°
|
±0.15°
|
Вращение
|
±0.1°
|
±0.1°
|
±0.1°
|
Подача
|
±0.1 мм
|
±0.1 мм
|
±0.1 мм
|
Метод гиба
|
Гидравлический гиб
|
Гидравлический гиб
|
Гидравлический гиб
|
Мощность серво-двигателя
|
3.5 кВт
|
5 кВт
|
5 кВт
|
Мощность двигателя
|
22 кВт
|
30 кВт
|
30 кВт
|
Давление
|
14МПа
|
14 МПа
|
14 МПа
|
Вес
|
12000кг
|
15000кг
|
18000кг
|
Размеры
|
8100 x 1955 x 1660мм
|
8500 x 2000 x 1700мм
|
8500 x 2400 x 1980мм
|
