Компания Metalix (Израиль) представляет программу, позволяющую максимально полно решать CAD/CAM      задачи металлообрабатывающего производства

Современное CAD/CAM решение в металлообрабатывающем производстве

  • Полная поддержка процесса производства, от концепции до финальной продукции.
  • Возможность передачи УП со станка на станок (например, с одного штамповочного станка на другой или с штамповочного станка на лазерный), а также возможность изменения технологии обработки несколькими щелчками мыши.
  • Поддержка разнообразных координатно-штамповочных, лазерных, газо-резательных станков.
  • Оптимизация расхода материала, при помощи модуля автоматического размещения деталей на листе - AutoNest.
  • Прогрессивная технология, совмещающая черчение, обработку, графическую симуляцию и передачу готового кода на станки, в одном модуле.
  • Создание эффективных кодов УП.



Полное обеспечение цикла обработки. cncKad предлагает пользователю интегрированную систему, охватывающую полный цикл операций ЧПУ, включая:

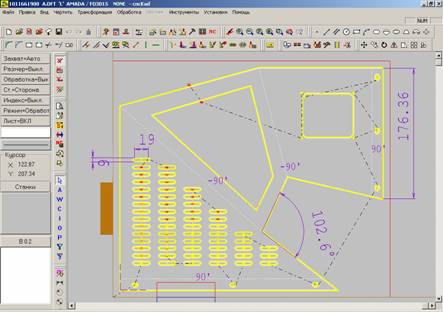

Черчение

cncKad имеет весьма действенный и в то же время простой в использовании чертежный 2D модуль. В дополнение к полному набору чертежных инструментов,
cncKad поддерживает специальные, характерные для работы с листовым металлом, элементы, позволяющие: создание Выемок – прямоугольных, овальных и треугольных; создание Фасок; полное или частичное Скругление контуров; распознавание и изменение Форм; проверку геометрии. cncKad позволяет автоматически определять и корректировать разорванные контуры, вставлять любые шрифты Windows при резке или штамповке, а также импорт DXF, IGES, CADL, DWG и других стандартных форматов.

API
cncKad поддерживает всеохватывающий АPI (Application Program Interface - интерфейс позволяющий программному приложению взаимодействовать с операционной системой и ее сервисами), позволяющий модифицировать и совершенствовать стандартные программы, используя C++ или VB.

  • Программисты могут использовать API для создания экономящих время работы приложений:
  • Интегрировать cncKad с ERP/MRP системами (программное обеспечение, используемое для контроля многих  аспектов производственной активности, например, таких как доставка, отправка, наличие материалов и оборудования и так далее).
  • Разрабатывать автоматизированные скрипты для стандартных действий.
  • Извлечение информации о продукции непосредственно из файлов детали.

API поставляется с полным комплектом документации и примерами кодов.

Комбинация станков

Полная поддержка комбинаций станков:
Комбинации станков, таких как: Штамповка/Лазер, Штамповка/Плазма или Штамповка/Гильотина - поддерживаются программой cncKad, которая включает также  команды для сортирующих и  компонующих устройств, подключенных к машинам.

Параметрическое программирование
cncKad предлагает пользователю возможность создания шаблонов Parametric Part Definition (PPD) – файлов деталей, используемых для создания «семей» деталей, отличающихся друг от друга только такими параметрами, как размер и отверстия.
Файлы PPD для cncKad пишутся на Visual Basic, и позволяют создание очень эффективных параметрических деталей, используя фактически неограниченное количество параметров и поддерживая большое количество различных требований.

Технология штамповки

Модуль штамповки включает поддержку для:
• Автоматической штамповки
• Специальных инструментов
• Авто-индекса
• Автоматической Репозиции
• Совместного раскроя

Передовые технологии штамповки:
cncKad содержит уникальные передовые технологии для поддержки самых современных станков:
Избегание штамповки в областях зажимов
Полосы
Подрезка
Передвижение одного зажима
Поддержка инструментов типа «Wilson Wheel»
• Минимизация вращения инструмента посредством  использования Авто-Индекса
• Оптимизация траектории движения инструмента



Технология Резки

Модуль лазерной резки включает  поддержку для:
• Автоматической проверки и коррекции  контуров
• Автоматической  резки
• Авто-компенсация в соответствии с шириной луча
• Замедления движения инструмента в углах; создания петли на указанных углах для избегания сгорания материала
• Контроля оси Z

Передовые технологии резки:
cncKad  дает  возможность наиболее полно использовать возможности Вашего станка:
• Установка типа и места Прожига
• Резка текста
• Выбор Направления резки (по часовой стрелке/против часовой стрелки)
• Гравировка Текста/ Объектов
• Автоматическое определение точки входа
• Автоматический расчет холостого перемещение лазерной головки во избежание столкновения с уже вырезанными элементами
• Оптимизация траектории движения инструмента

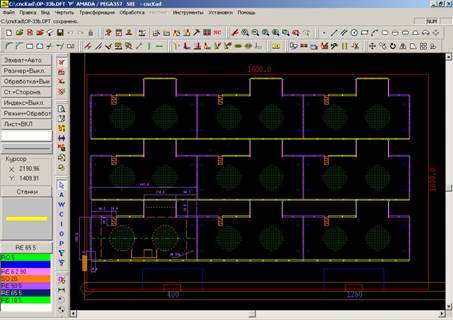

Авто Нестинг

AutoNest  – автоматический инструмент для оптимального размещения деталей на листе, является одним из  интерактивных модулей cncKad.
AutoNest включает полный список разнообразных методов для   оптимального использования листа.

Возможности AutoNest:
Интерактивность. Размещение, Перемещение, Вращение, Зеркальное отражение, “Выбор” детали щелчком мыши. Пользователь может контролировать процесс Нестинга.
• Группировка. Группирует любое количество деталей, чтобы упростить дальнейшие манипуляции с ними.
• Нестинги из различных материалов. Генерирует Нестинги из деталей, созданных из разных материалов, где каждая деталь автоматически укладывается на лист соответствующего материала.
• Заполнение отверстий. Определяет внутренние отверстия в детали и промежутки между деталями и заполняет их подходящими деталями из списка.
• Подсчет листов. Автоматически использует то количество  листов, которое необходимо для производства требуемого количества деталей.

Отчеты технического процесса

Подробные отчеты содержат: сведения о нестинге, сведения о детали, время работы, установки для инструментов, описание материала и т.д. Выберите формат отчета: DOC, RTF, TXT и другие – и адаптируйте его в соответствии со своими потребностями.

Пост-Процессор: Создание файлов УП

Передовые пост-процессоры  генерируют эффективный код, включающий подпрограммы (макросы), оптимизируют  траектории движения инструментов, минимизируют вращение револьверной головки станка, а также поддерживают  машинные операции, такие как смазка, вакуум,  скорость штамповки (Ram-rate) и нарезка резьбы.

Графическая симуляция кодов УП

cncKad поддерживает графическую симуляцию любых кодов УП, включая уже существующие программы, написанные ранее на станке. Позволяет легко редактировать коды УП во время просмотра обработанного листа. Код УП автоматически проверяется на наличие ошибок, например, отсутствие параметров, неправильное расположение зажимов, выход за разрешенные координаты и  т.д.
Преобразование УП в чертеж
Функциональные файлы УП могут быть преобразованы в чертежи.

DNC

Загрузка/получение УП в станки. Поддерживает пакетную загрузку и извлечение  файлов УП контроллера.

3D Чертежный интерфейс

Модуль СAD-link позволяет осуществлять передачу деталей в реальном времени из трехмерных чертежных программ в cncKad одним щелчком мышки, обходя необходимость использования промежуточных файлов, таких как, например, файлы DXF. Эта опция позволяет обновлять ранее переданные файлы, сохраняя все параметры обработки, назначенные на данный момент (такие как набор инструментов, перемычки и так далее).

Резка Труб
cncKad осуществляет поддержку Лазерных/Плазменных/Кислородно-Автогенных станков, оснащенных Программно-управляемыми головками, вращающимися вдоль оси, позволяющими параметрическую резку заданных пересечений между трубами и между трубами и плоским листом. Простой графический интерфейс позволяет обработку односторонних, двусторонних и более сложных пересечений.

Поддерживает следующие языки:

Английский, Арабский, Греческий, Датский, Испанский, Итальянский, Китайский,  Корейский, Немецкий, Польский, Португальский, РУССКИЙ, Словацкий, Турецкий, Французский. Поддержка любого дополнительного языка может быть добавлена с легкостью.

Поддерживает следующие станки

cncKad  поддерживает широкий ряд станков, включая: AMADA, AFM, AMS, AS,  BALLIU, BERHENS, BOSCHERT, BYSTRONIC, BURNY, CINCINNATI, CR, DIACRO, DAEWOO,    DANPBAT, DATONG, DIMECO, DURMAZLAR, EDEL, ELAS, ESAB, EUROMAC, FARLEY LASER-LAB, FINN-POWER, FLOW, GOLDSTAR, HACO, HUILI, JIEMAI,  KOMATSU, LFK,  LVD, MAZAK, MITSUBISHI, MESSER GRIESHEIM, MLI, MVD-INAN, MURRATA, NISSAN TANAKA, NISSHINBO, NTC, OMES, PRIMA, PULLMAX,  RAINER, RASKIN, RHODES PIERCE-ALL, ROLLSROYSE, SAMSUNG, SHIBUYA, SIMASV, SNK,  STRIPPIT, TAILIFT, TECNOLOGY-ITALIANA, TOSHIBA, TRUMPF, WHITNEY, XUZHOU, YANGLI,  YANGZHOU, ZINSER и так далее.
