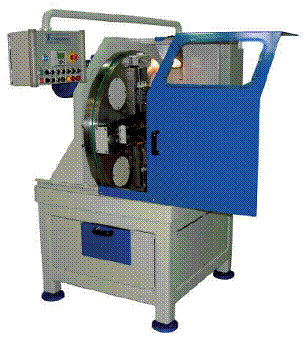

Труборезная и фаскосъемная машина модель ABM-6



Зажим, диаметры

46-170 мм

Обрабатываемые диаметры

30-170 мм

Двигатель головки

400 В-3 Ф-50 Гц

Мощность

4 кВт

Двигатель зажима

0,75 кВт

Обработка

тв.спл. вставками

Макс.толщина стенки

25 мм

Двигатель подачи

1,1 кВт

Обороты головки

40-300 (бесступ.)

Габариты

1050х1500х1850 мм

Вес

2300 кг

Уникальная установка ABM-6 обладает очень высокой скоростью обработки по сравнению с обычными ленточнопильными станками или установками с дисковой пилой. Время отрезки трубы на установке ABM-6 до 20-ти раз короче.

Более коротким оказывается не только время обработки. Дополнительные манипуляции с трубным материалом также до предела сокращены, т.к. одновременно производится два вида обработки: отрезка и съем фаски по обе стороны реза. Это позволяет сэкономить большое количество рабочего времени и увеличить производительность.

Регулируемая скорость подачи отрезного и фаскосъемного режущих инструментов, а также регулируемая скорость вращения инструментальной головки, делают возможной обработку всех видом материалов, таких как сталь, нержавеющая сталь, сталей типа DUPLEX, SUPERDUPLEX, жаропрочной стали итд.

В течение одного автоматического  рабочего цикла происходит съем фаски с ОБЕИХ заготовок по обе стороны от линии отрезки. Также возможна только отрезка, без съема фаски.

Труба надежно зажимается в 2 призменных зажима, слева и справа от линии отреза.

Диапазон диаметров зажимаемых в призмах труб от 1 ½’’ до 6’’ (46-175мм)

Максимальная толщина стенки трубы для отрезки и съема фаски 25 мм (минимальный внутренний диаметр 30 мм)

для:
●Производства теплообменников
●Нефтедобывающих платформ
● Производства приборов
● Кораблестроения
● Машиностроения
● Строительства трубопроводов

Производитель оставляет за собой право вносить изменения в конструкцию и характеристики машины
