Резьбонарезные манипуляторы

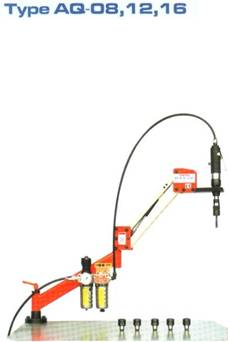

ПНЕВМАТИЧЕСКИЕ РЕЗЬБОНАРЕЗНЫЕ МАНИПУЛЯТОРЫ
|
|
|
Модель
|
AQ-08-1100
|
AQ-12-1100
|
AQ-16-1100
|
|
Резьбы
|
M2-M8
|
M3-M12
|
M3-M16
|
|
Скорость (об/мин)
|
700
|
400
|
300
|
|
Рабочая зона
|
Rmax 1100 мм
|
|
Вес (кг)
|
18
|
18
|
25
|
|
- Пневматический резьбонарезной шпиндель
- Параллелограммная рука
- Устройство крепления на рабочем столе
- Модуль воздухоподготовки
- Шесть адаптеров под метчик с предохранительной муфтой
- Поворотная консоль
|

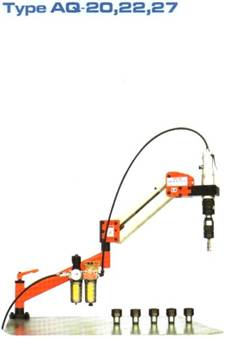

ПНЕВМАТИЧЕСКИЕ РЕЗЬБОНАРЕЗНЫЕ МАНИПУЛЯТОРЫ
 |
|
Модель
|
AQ-20-1100
|
AQ-22-1100
|
AQ-27-1100
|
|
Резьбы
|
M3-M20
|
M3-M22
|
M3-M27
|
|
Скорость
(об/мин)
|
150/400
|
120/300
|
70/220
|
|
Рабочая зона
|
Rmax 1100 мм
|
|
Вес (кг)
|
29
|
29
|
29
|
|
- Пневматический резьбонарезной шпиндель
- Параллелограммная рука
- Устройство крепления на рабочем столе
- Модуль воздухоподготовки
- Шесть адаптеров под метчик с предохранительной муфтой
- Поворотная консоль
|
ПНЕВМАТИЧЕСКИЕ РЕЗЬБОНАРЕЗНЫЕ МАНИПУЛЯТОРЫ
 |
|
Модель
|
AE-08-700
|
AE-12-700
|
|
Резьбы
|
M2-M8
|
M3-M12
|
|
Скорость (об/мин)
|
700
|
400
|
|
Рабочая зона
|
Rmax 700 мм
|
|
Вес (кг)
|
12
|
|
- Пневматический резьбонарезной шпиндель
- Параллелограммная рука
- Устройство крепления на рабочем столе
- Модуль воздухоподготовки
- Шесть адаптеров под метчик с предохранительной муфтой
- Поворотная консоль
|

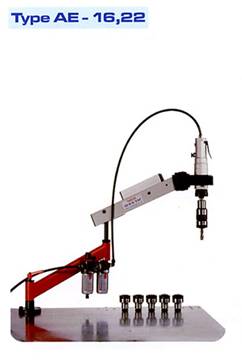

ПНЕВМАТИЧЕСКИЕ РЕЗЬБОНАРЕЗНЫЕ МАНИПУЛЯТОРЫ
 |
|
Модель
|
AE-16-700
|
AE-22-700
|
AE-27-700
|
|
Резьбы
|
M3-M16
|
M3-M22
|
M3-M27
|
|
Скорость (об/мин)
|
300
|
120/300
|
70/220
|
|
Рабочая зона
|
Rmax 700 мм
|
|
Вес (кг)
|
19
|
20
|
20
|
|
- Пневматический резьбонарезной шпиндель
- Параллелограммная рука
- Устройство крепления на рабочем столе
- Модуль воздухоподготовки
- Шесть адаптеров под метчик с предохранительной муфтой
- Поворотная консоль
|

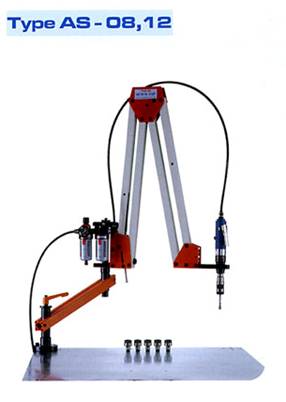

ПНЕВМАТИЧЕСКИЕ РЕЗЬБОНАРЕЗНЫЕ МАНИПУЛЯТОРЫ
|
|
Модель
|
AS-08/II
|
AS-12/II
|
|
Резьбы
|
M2-M8
|
M3-M12
|
|
Скорость (об/мин)
|
700
|
400
|
|
Рабочая зона
|
Rmax 1400 мм Rmin 200 мм
|
|
Вес (кг)
|
18
|
|
- Пневматический резьбонарезной шпиндель
- Параллелограммная рука
- Устройство крепления на рабочем столе
- Модуль воздухоподготовки
- Шесть адаптеров под метчик с предохранительной муфтой
- Поворотная консоль
|

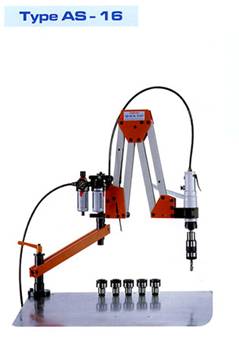

ПНЕВМАТИЧЕСКИЕ РЕЗЬБОНАРЕЗНЫЕ МАНИПУЛЯТОРЫ
 |
|
Модель
|
AS-16/II
|
AS-22/II
|
|
Резьбы
|
M3-M16
|
M3-M22
|
|
Скорость (об/мин)
|
300
|
120/300
|
|
Рабочая зона
|
Rmax 1400 мм Rmin 200 мм
|
|
Вес (кг)
|
23
|
27
|
|
- Пневматический резьбонарезной шпиндель
- Параллелограммная рука
- Устройство крепления на рабочем столе
- Модуль воздухоподготовки
- Шесть адаптеров под метчик с предохранительной муфтой
- Поворотная консоль
|

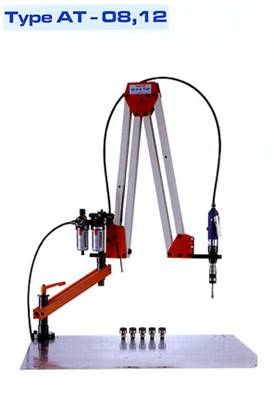

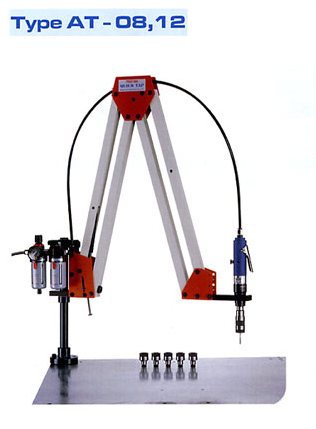

ПНЕВМАТИЧЕСКИЕ РЕЗЬБОНАРЕЗНЫЕ МАНИПУЛЯТОРЫ
|
|
Модель
|
AT-08/I
|
AT-12/I
|
|
Резьбы
|
M2-M8
|
M3-M12
|
|
Скорость (об/мин)
|
700
|
400
|
|
Рабочая зона
|
Rmax 1600 мм Rmin 500 мм
|
|
Вес (кг)
|
18
|
|
- Пневматический резьбонарезной шпиндель
- Параллелограммная рука
- Устройство крепления на рабочем столе
- Модуль воздухоподготовки
- Шесть адаптеров под метчик с предохранительной муфтой
|

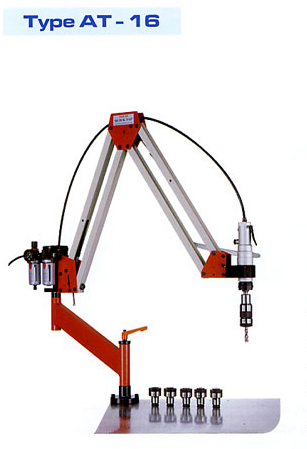

ПНЕВМАТИЧЕСКИЕ РЕЗЬБОНАРЕЗНЫЕ МАНИПУЛЯТОРЫ
|
|
|
Модель
|
AT-16/I
|
|
Резьбы
|
M3-M16
|
|
Скорость (об/мин)
|
300
|
|
Рабочая зона
|
Rmax 1600 мм Rmin 500 мм
|
|
Вес (кг)
|
25
|
|
- Пневматический резьбонарезной шпиндель
- Параллелограммная рука
- Устройство крепления на рабочем столе
- Модуль воздухоподготовки
- Шесть адаптеров под метчик
с
предохранительной муфтой
|
|
|
Модель
|
AT-08/II
|
AT-12/II
|
|
Резьбы
|
M2-M8
|
M3-M12
|
|
Скорость (об/мин)
|
700
|
400
|
|
Рабочая зона
|
Rmax 1900 мм Rmin 200 мм
|
|
Вес (кг)
|
23
|
|
- Пневматический резьбонарезной шпиндель
- Параллелограммная рука
- Устройство крепления на рабочем столе
- Модуль воздухоподготовки
- Шесть адаптеров под метчик с предохранительной муфтой
- Поворотная консоль
|

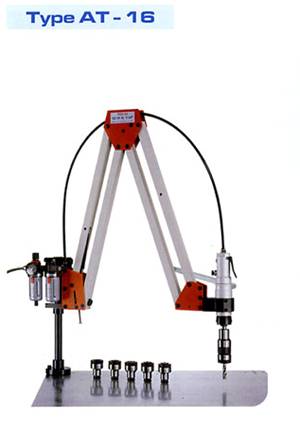

ПНЕВМАТИЧЕСКИЕ РЕЗЬБОНАРЕЗНЫЕ МАНИПУЛЯТОРЫ
|
|
|
Модель
|
AT-16/II
|
|
Резьбы
|
M3-M16
|
|
Скорость (об/мин)
|
300
|
|
Рабочая зона
|
Rmax 1900 мм Rmin 200 мм
|
|
Вес (кг)
|
27
|
|
- Пневматический резьбонарезной шпиндель
- Параллелограммная рука
- Устройство крепления на рабочем столе
- Модуль воздухоподготовки
- Шесть адаптеров под метчик с предохранительной муфтой
- Поворотная консоль
|
|
|

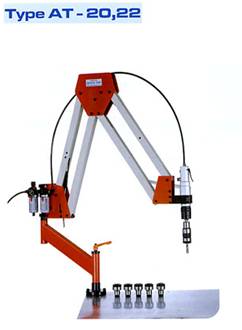

Модель
|
AT-20/II
|
AT-22/II
|
AT-27/II
|
|
Резьбы
|
M3-M20
|
M3-M22
|
M3-M27
|
|
Скорость
(об/мин)
|
150/400
|
120/300
|
70/220
|
|
Рабочая зона
|
Rmax 1900 мм Rmin 200 мм
|
|
Вес (кг)
|
39
|
|
- Пневматический резьбонарезной шпиндель
- Параллелограммная рука
- Устройство крепления на рабочем столе
- Модуль воздухоподготовки
- Шесть адаптеров под метчик с предохранительной муфтой
- Поворотная консоль
|

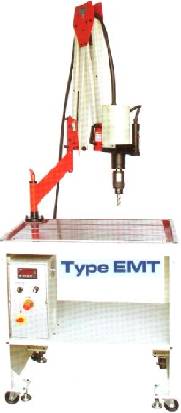

ЭЛЕКТРИЧЕСКИЕ РЕЗЬБОНАРЕЗНЫЕ МАНИПУЛЯТОРЫ
|
|
|
Модель
|
EMT-22
|
ЕТМ-32
|
AT-27/II
|
|
Резьбы
|
M3-M22
|
M3-M32
|
M3-M27
|
|
Скорость
(об/мин)
|
0-300
|
0-300
|
70/220
|
|
Рабочая зона
|
Rmax 1500 мм Rmin 200 мм
|
|
Вес (кг)
|
250
|
|
- 220 В , 0,75кВт/1,5кВт
- Параллелограммная рука
- Мобильный рабочий стол
- Шесть адаптеров под метчик с предохранительной муфтой
- Поворотная консоль
|
ГИДРАВЛИЧЕСКИЕ РЕЗЬБОНАРЕЗНЫЕ МАНИПУЛЯТОРЫ
|
|
- Гидравлический резьбонарезной шпиндель
- Параллелограммная рука
- Устройство крепления на рабочем столе
- Поворотная консоль
- Шесть адаптеров под метчик с предохранительной муфтой
- Тележка
- Гидромотор, гидравлическая помпа,
- Электронный блок управления
|
|
Модель
|
HM 24
|
HM-32
|
HM-42
|
HM-50
|
|
Резьбы
|
M3-M24
|
M4-M32
|
M4-M42
|
M8-M50
|
|
Скорость (об/мин)
|
0-400
|
0-500
|
0-400
|
0-150
|
|
Рабочая зона, мм
|
Rmax
|
1600
|
|
Rmin
|
200
|
|
|
Электропитание
|
3х380/220 В, 50/60 Гц
|
|
Мощность Эл.двигателя (л/с)
|
3
|
3
|
3
|
10
|
|
Давление в гидросистеме, бар
|
140
|
|
Вес, кг
|
300/400
|
450/550
|
|

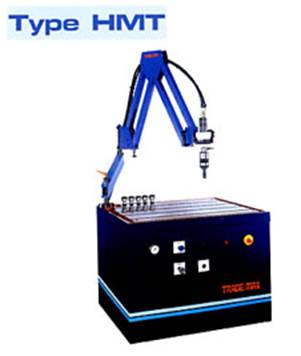

ГИДРАВЛИЧЕСКИЕ РЕЗЬБОНАРЕЗНЫЕ МАНИПУЛЯТОРЫ
|
|
- Гидравлический резьбонарезной шпиндель
- Параллелограммная рука
- Устройство крепления на рабочем столе
- Поворотная консоль
- Шесть адаптеров под метчик с предохранительной муфтой
- Рабочий стол на колесиках
- Гидромотор, гидравлическая помпа,
- Электронный блок управления
|
|
Модель
|
HMT 24
|
HMT-32
|
HMT-42
|
HMT-50
|
|
Резьбы
|
M3-M24
|
M4-M32
|
M4-M42
|
M8-M50
|
|
Скорость (об/мин)
|
0-400
|
0-550
|
0-400
|
0-100
|
|
Рабочая зона, мм
|
Rmax
|
1600
|
|
Rmin
|
200
|
|
Электропитание
|
3х220/380 В, 50 Гц
|
|
Мощность Эл.двигателя (л/с)
|
3
|
3
|
3
|
7,5
|
|
Давление в гидросистеме, бар
|
140
|
|
Вес, кг
|
400/500
|
400/500
|
400/500
|
350
|
|
ОПЦИИ

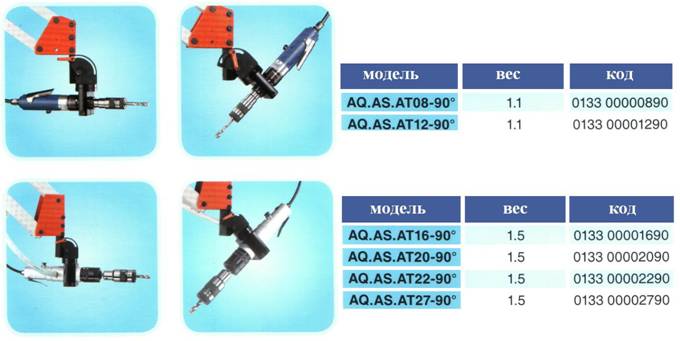

Устройство для нарезания резьбы в наклонных отверстиях.
 |
|
|

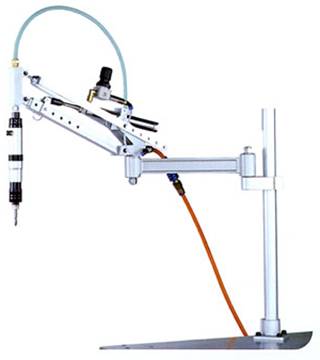

Дополнительная опция:
стойка с креплением к столу, паралелограмной рукой и возвратным пневмоцилиндром.
|
TABH-05
|
|
|
|
|
|
