Резьбонарезные станки
ZS-25 сверлильно-резьбонарезной |
Диаметр сверления |
25mm |
Резьбонарезка до ( сталь/чугун ) |
M24/M22 |
Диаметр колонны |
102mm |
Ход шпинделя |
130mm |
Расстояние от шпинделя до колонны |
230mm |
Расстояние от шпинделя до стола |
750mm |
Расстояние от шпинделя до базы |
990mm |
Тип шпинделя |
MT.3 |
Скорость вращения шпинделя |
160-1880rpm |
Колличество скоростей |
9 |
Размеры стола |
340×360/φ420mm |
Размеры базы |
300×330mm |
Общая высота |
1690mm |
Двигатель |
1500W 6 level |
Вес |
220/195kg |
Размеры |
91×58×180cm |
|
|

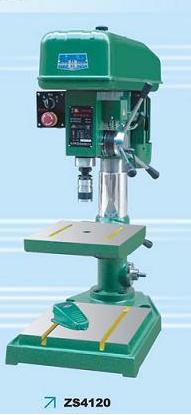

ZS4120 сверлильно-резьбонарезной |
Диаметр сверления |
20mm |
Резьбонарезка до ( сталь/чугун ) |
M16/M14 |
Диаметр колонны |
85mm |
Ход шпинделя |
125mm |
Расстояние от шпинделя до колонны |
240mm |
Расстояние от шпинделя до стола |
367mm |
Расстояние от шпинделя до базы |
630mm |
Тип шпинделя |
MT.2 |
Скорость вращения шпинделя |
320-1320rpm |
Колличество скоростей |
4 |
Размеры стола |
280×300mm |
Размеры базы |
315×335mm |
Общая высота |
1127mm |
Двигатель |
1100W 6 level |
Вес |
200/145kg |
Размеры |
90×56×108cm |
|
|
ZS4116B сверлильно-резьбонарезной |
Диаметр сверления |
16mm |
Резьбонарезка до ( сталь/чугун ) |
M12/M10 |
Диаметр колонны |
70mm |
Ход шпинделя |
100mm |
Расстояние от шпинделя до колонны |
193mm |
Расстояние от шпинделя до стола |
315mm |
Расстояние от шпинделя до базы |
556mm |
Тип шпинделя |
MT.2 |
Скорость вращения шпинделя |
320-2700rpm |
Колличество скоростей |
5 |
Размеры стола |
200×230mm |
Размеры базы |
280×260mm |
Общая высота |
1037mm |
Двигатель |
550W 6 level |
Вес |
120/100kg |
Размеры |
80×46×90cm |
|
|

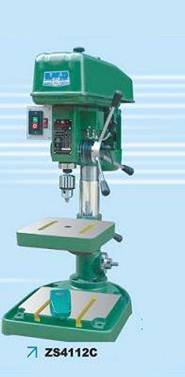

ZS4112C сверлильно-резьбонарезной |
Диаметр сверления |
12mm |
Резьбонарезка до ( сталь/чугун ) |
M10/M8 |
Диаметр колонны |
70mm |
Ход шпинделя |
100mm |
Расстояние от шпинделя до колонны |
193mm |
Расстояние от шпинделя до стола |
315mm |
Расстояние от шпинделя до базы |
556mm |
Тип шпинделя |
B16 |
Скорость вращения шпинделя |
320-2700rpm |
Колличество скоростей |
5 |
Размеры стола |
200×230mm |
Размеры базы |
280×260mm |
Общая высота |
1037mm |
Двигатель |
550W 6 level |
Вес |
120/100kg |
Размеры |
80×46×90cm |
|
|

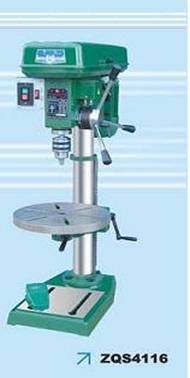

ZQS4116 DRILLING & TAPPING MACHINE |
Диаметр сверления |
16mm |
Резьбонарезка до ( сталь/чугун ) |
M12/M10 |
Диаметр колонны |
70mm |
Ход шпинделя |
85mm |
Расстояние от шпинделя до колонны |
180mm |
Расстояние от шпинделя до стола |
400mm |
Расстояние от шпинделя до базы |
560mm |
Тип шпинделя |
B18 |
Скорость вращения шпинделя |
250-2000rpm |
Колличество скоростей |
4 |
Размеры стола |
φ260mm |
Размеры базы |
220×220mm |
Общая высота |
956mm |
Двигатель |
550W6 level |
Вес |
93/72kg |
Размеры |
79×44×96cm |
|
|

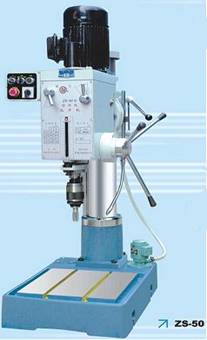

ZS-50 |
|
Резьбы до |
M42×4 |
Диаметр колонны |
φ140mm |
Ход шпинделя |
150mm |
Расстояние от шпинделя до колонны |
320mm |
Расстояние от шпинделя до базы |
665mm |
Тип шпинделя |
MT.4 |
Скорость вращения шпинделя |
54-585rpm |
Колличество скоростей |
4 |
Размер базы |
410×395mm |
Общая высота |
1350mm |
Двигатель |
1500W 8 level |
Вес |
420/400kg |
Размеры |
100×65×145cm |
|
|

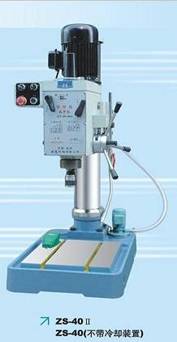

ZS-40II/ZS-40 |
|
Резьбы до |
M30×3 |
Диаметр колонны |
120mm |
Ход шпинделя |
120mm |
Расстояние от шпинделя до колонны |
267.5mm |
Расстояние от шпинделя до базы |
750mm |
Тип шпинделя |
MT.3 |
Скорость вращения шпинделя |
65-1380rpm/54-620rpm |
Колличество скоростей |
1,5 |
Размер базы |
420×375mm |
Общая высота |
1250mm |
Двигатель |
1100W 6 level |
Вес |
270/245kg |
Размеры |
82×58×130cm |
|
|

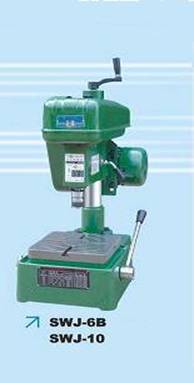

SWJ-6B/SWJ-10 |
Резьбы (сталь/чугун) |
M8/M6,M12/M10 |
Ход шпинделя |
50mm |
Расстояние от шпинделя до колонны |
140mm |
Расстояние от шпинделя до базы |
300mm |
Тип шпинделя |
B12/B16 |
Скорость вращения шпинделя |
right:350,520,820,1180/250,480,800rpm
left:510,760,1200,1700/340,660,1100rpm |
Размеры базы |
200×200mm |
Общая высота |
767mm |
Двигатель |
370/550W |
Вес |
70/60kg |
Размеры |
60×37×69cm |
|
|
S4116/S4116A |
Резьбы (сталь/чугун) |
M16/M12 |
Ход шпинделя |
50mm |
Расстояние от шпинделя до колонны |
183mm |
Расстояние от шпинделя до стола |
520/480mm |
Расстояние от шпинделя до базы |
680mm |
Тип шпинделя |
B18 |
Скорость вращения шпинделя |
right:240,380,570rpm left:275,440,650rpm |
Размеры базы |
270×280/φ330mm |
Общая высота |
1230mm |
Двигатель |
550 or 750W |
Вес |
120/102kg |
Размеры |
73×54×133cm |
|
|

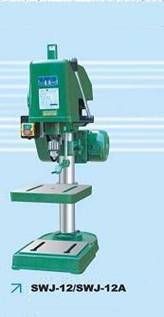

SWJ-12/SWJ-12A |
Резьбы (сталь/чугун) |
M12/M8 |
Ход шпинделя |
45mm |
Расстояние от шпинделя до колонны |
127mm |
Расстояние от шпинделя до стола |
265/260mm |
Расстояние от шпинделя до базы |
380mm |
Тип шпинделя |
B16 |
Скорость вращения шпинделя |
right:260,440,750rpm
left:320,550,930rpm |
Размеры базы |
230×230×φ245mm |
Общая высота |
825mm |
Двигатель |
550W |
Вес |
60/48kg |
Размеры |
61×44×91cm |
|
|
SWJ-6/SWJ-6A |
Резьбы (сталь/чугун) |
M6/M5 |
Ход шпинделя |
40mm |
Расстояние от шпинделя до колонны |
127mm |
Расстояние от шпинделя до стола |
295/265mm |
Расстояние от шпинделя до базы |
388mm |
Тип шпинделя |
B12 |
Скорость вращения шпинделя |
right:480,850rpm
left:580,1050rpm |
Размеры базы |
196×196×φ230mm |
Общая высота |
815mm |
Двигатель |
370W |
Вес |
50/43kg |
Размеры |
61×44×91cm |
|
|
|
|
|
|
|
|
