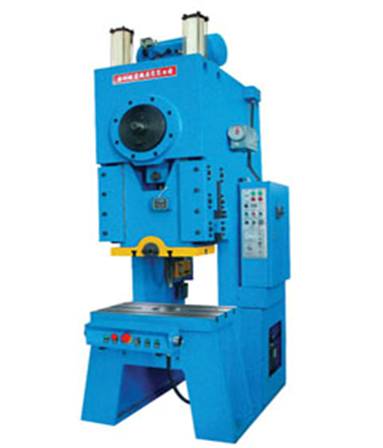

Прессы с С-образной рамой серии JL21
-Стальная сварная рама с высокой жесткостью и низкой деформацией.
- Восьмисторонние удлиненные прямоугольные направляющие ползуна увеличивают срок службы матрицы.
- Малошумный пневматический фрикционный тормоз сцепления с большим сроком службы обеспечивает безопасность и удобную работу.
-Автоматическая система смазки.
- Система гидравлической защиты от перегрузки обеспечивает удобную и надежную работу.
- Автоматическая регулировка высоты матрицы
- PLC контроллер обеспечивает удобную работу и обслуживание.
|
Параметры
|
JL21-25
|
JL21-25А
|
JL21-45А
|
JL21-63А
|
JL21-80
|
JL21-100A
|
JL21-160А
|
JL21-200
|
JL21-250
|
JL21-315
|
JL21-400
|
|
Номинальное усилие, кН
|
160
|
250
|
450
|
630
|
800
|
1000
|
1600
|
2000
|
2500
|
3150
|
4000
|
|
Ход под номинальным усилием, мм
|
3
|
3
|
4
|
4
|
4
|
5
|
6
|
6
|
8
|
8
|
8
|
|
Ход ползуна, мм
|
8.3-80
|
10.5-100
|
11.5-110
|
12.5-120
|
12.5-120
|
15-140
|
16.5-160
|
18.7-180
|
21-220
|
250
|
250
|
|
Число ходов
|
85-140
|
70-120
|
60-100
|
50-80
|
50-80
|
45-65
|
35-55
|
35-55
|
30-45
|
25-40
|
25-35
|
|
Наибольшее расстояние между столом и ползуном в его нижнем положении при наибольшем ходе, мм
|
220
|
250
|
290
|
300
|
300
|
360
|
460
|
480
|
500
|
550
|
550
|
|
Расстояние от ось ползуна до станины, мм
|
170
|
185
|
235
|
260
|
260
|
320
|
330
|
410
|
410
|
480
|
480
|
|
регулировки закрытая высота
|
50
|
50
|
70
|
80
|
80
|
90
|
100
|
110
|
120
|
120
|
120
|
|
Расстояние между стойками станины, мм
|
360
|
440
|
510
|
570
|
570
|
570
|
690
|
820
|
820
|
1050
|
1050
|
|
Размеры стола (F•ВxL•RхТолщина) мм
|
320х
600х
60
|
350x
700х
70
|
450x
800х
80
|
500x
850х
90
|
500x
900х
90
|
630x
1000х
125
|
650x
1200х
180
|
800x
1350х
200
|
800x
1400х
200
|
940x
1700х
200
|
940x
1850х
200
|
|
Размер отверстий рабочего стола, диаметр
|
Ф110
|
Ф110
|
Ф110
|
Ф125
|
Ф125
|
Ф125
|
Ф160
|
Ф180
|
Ф180
|
Ф250
|
Ф250
|
|
Размеры ползуна (F•ВxL•R), мм
|
240x400
|
270х460
|
300х500
|
350х600
|
350х600
|
400х700
|
450х760
|
570х900
|
620х950
|
720х1300
|
720х1300
|
|
Размер отверстия ползуна (диаметрxглубина), мм
|
Ф30х50
|
Ф40х60
|
Ф50х60
|
Ф50х60
|
Ф50х60
|
Ф60х80
|
Ф70х80
|
Ф70х80
|
Ф70х100
|
Ф70х100
|
Ф70х100
|
|
Главный электродвигатель
Мощность(квт)
|
2.2
|
2.2
|
5.5
|
5.5
|
5.5
|
7.5
|
11
|
15
|
22
|
30
|
37
|
|
Габаритные размеры (F•ВxL•RxH), мм
|
1380х
900x
2200
|
1440x
1000x
2450
|
1790x
1070x
2600
|
1850x
1190x
2950
|
1850x
1190x
2950
|
2010x
1300x
3080
|
2280x
1410x
3550
|
2680x
1580x
3980
|
2810x
1630x
4300
|
3260x
1780x
4250
|
3400x
1810x
4300
|
|
Масса, кг
|
2500
|
3000
|
4200
|
6200
|
6400
|
9200
|
14300
|
21000
|
25000
|
34700
|
43000
|
|
|
|
|
|
|
