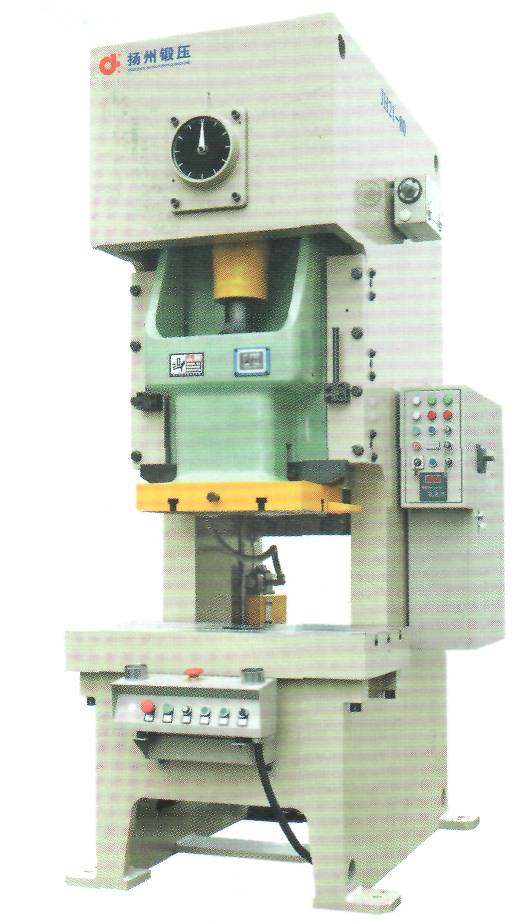

Пресс с О-образной рамой серии J24
- Стальная сварная рама с высокой жесткостью и низкой деформацией.
- Малошумный пневматический фрикционный тормоз сцепления с большим сроком службы обеспечивает безопасность и удобную работу.
- Система гидравлической защиты от перегрузки обеспечивает удобную и надежную работу.
- Моторизованная регулировка высоты матрицы с цифровым дисплеем
-Автоматическая система смазки.
-PLC контроллер обеспечивает удобную работу и обслуживание
Параметры |
Модель |
J24-110 |
J24-160 |
J24-200 |
J24-250 |
Номинальное усилие |
кН |
1100 |
1600 |
2000 |
2500 |
Ход под номинальным усилием |
мм |
5 |
6 |
6 |
7 |
Ход ползуна |
мм |
160 |
180 |
200 |
220 |
Число ходов |
ход/мин |
35-70 |
30-55 |
25-50 |
25-45 |
Максимальная высота матрицы |
мм |
350 |
400 |
450 |
500 |
Регулировка высоты матрицы |
мм |
90 |
100 |
110 |
110 |
Глубина горловины |
мм |
350 |
390 |
430 |
450 |
Расстояние между стойками |
мм |
680 |
720 |
900 |
950 |
Размер стола |
L-R |
мм |
1100 |
1180 |
1400 |
1590 |
F-B |
мм |
680 |
760 |
840 |
880 |
Размер ползуна |
L-R |
мм |
620 |
700 |
880 |
930 |
F-B |
мм |
520 |
580 |
650 |
700 |
Отверстие под базу пуансона |
Диаметр |
мм |
70 |
70 |
70 |
70 |
Глубина |
мм |
80 |
100 |
100 |
100 |
Мощность двигателя |
kW |
11 |
15 |
22 |
30 |
Габаритные размеры
|
F-B |
мм |
2200 |
2355 |
2690 |
2830 |
L-R |
мм |
1370 |
1815 |
1630 |
1750 |
Высота |
мм |
3190 |
3250 |
3810 |
3930 |
Вес |
кг |
9830 |
13800 |
21000 |
24000 |
|
|
|
|
|
|
