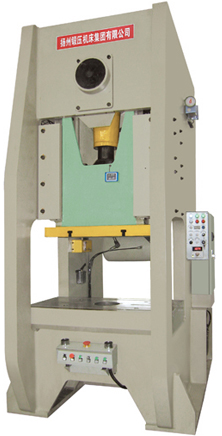

Пресс с О-образной рамой и неподвижным столом серии JY21
- Полузакрытая стальная сварная рама обладает большей жесткостью и меньшей деформацией, чем у прессов с открытой рамой.
- Восьмисторонние удлиненные прямоугольные направляющие ползуна увеличивают срок службы матрицы.
- Малошумный пневматический фрикционный тормоз сцепления с большим сроком службы обеспечивает безопасность и удобную работу.
- Автоматическая система смазки.
- Система гидравлической защиты от перегрузки обеспечивает удобную и надежную работу.
- Автоматическая регулировка высоты матрицы.
- PLC контроллер обеспечивает удобную работу и обслуживание.
|
Параметры
|
Модель
|
JY21-45
|
JY21-63
|
JY21-100
|
JY21-160
|
JY21-200
|
JY21-250
|
JY21-315
|
JY21-400
|
|
Номинальное
усилие
|
кН
|
450
|
630
|
1000
|
1600
|
2000
|
2500
|
3150
|
4000
|
|
Ход под
номинальным
усилием
|
мм
|
4
|
4
|
5
|
6
|
7
|
7
|
8
|
8
|
|
Ход ползуна
|
мм
|
110
|
120
|
140
|
160
|
180
|
220
|
220
|
250
|
|
Число ходов
|
ход/мин
|
60-100
|
50-80
|
35-70
|
35-55
|
25-50
|
25-45
|
25-35
|
25-35
|
|
Максимальная
высота матрицы
|
мм
|
280
|
300
|
360
|
460
|
480
|
500
|
550
|
550
|
|
Регулировка
высоты
матрицы
|
мм
|
70
|
80
|
90
|
100
|
110
|
120
|
120
|
120
|
|
Расстояние
между
стойками
|
мм
|
540
|
630
|
920
|
1040
|
1140
|
1140
|
1170
|
1320
|
|
Размеры
отверстия
ползуна(F-B)
|
мм
|
470
|
520
|
650
|
670
|
860
|
860
|
860
|
900
|
|
Размер стола
|
L-R
|
мм
|
800
|
850
|
1000
|
1200
|
1350
|
1400
|
1500
|
1600
|
| |
F-B
|
мм
|
450
|
500
|
630
|
650
|
800
|
800
|
840
|
860
|
| |
Толщина
|
мм
|
80
|
90
|
160
|
165
|
200
|
200
|
200
|
200
|
|
Размер ползуна
|
L-R
|
мм
|
500
|
600
|
800
|
880
|
950
|
950
|
950
|
1100
|
| |
F-B
|
мм
|
300
|
350
|
460
|
480
|
570
|
620
|
650
|
720
|
|
Отверстие под базу
пуансона
|
Диаметр
|
мм
|
O 50
|
O 50
|
O 60
|
O 70
|
O 70
|
O 70
|
O 75
|
O 75
|
| |
Глубина
|
мм
|
60
|
60
|
80
|
80
|
80
|
100
|
100
|
100
|
|
Мощность двигателя
|
kW
|
5.5
|
7.5
|
11
|
15
|
22
|
30
|
37
|
37
|
|
Габаритные размеры
|
F-B
|
мм
|
1780
|
1900
|
2300
|
2450
|
2800
|
3100
|
3500
|
3570
|
| |
L-R
|
мм
|
1120
|
1245
|
1520
|
1700
|
1820
|
1890
|
1790
|
2000
|
| |
Высота
|
мм
|
2570
|
2700
|
3140
|
3420
|
3700
|
4000
|
3900
|
4440
|
|
Вес
|
кг
|
4600
|
6200
|
11000
|
16500
|
22000
|
25000
|
31000
|
36000
|
|
|
|
|
|
|
