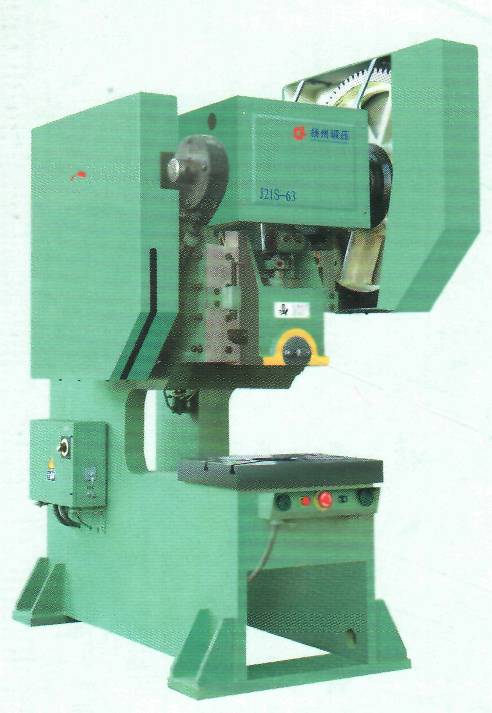

Пресс с неподвижным столом и С-образной рамой серии JL21S

- Чугунная рама с высокой жесткостью и низкой деформацией

- Высокоточные шестисторонние прямоугольные направляющие ползуна.

- Система аварийного тормоза управляет остановом ползуна в любой позиции в пределах 135° в случае попадания рук и предметов в рабочую зону.

Параметры		Модель	J21S-10	J21S-16	J21S-20	J21S-25									J21S-40
								А			В			С			А		В		С
Номинальное усилие		кН	100	160	200	260									400
Ход под номинальным усилием		мм	2	2	2	2									4
Ход ползуна		мм	60	90	90	80									100
Число ходов		ход/мин	145	125	90	100									55
Максимальная высота матрицы		мм	130	170	180	180									220
Регулировка высоты матрицы		мм	50	45	70	70									80
Глубина горловины		мм	520	550	700	710	850		1000			1250			710	850		1000		1250
Расстояние между стойками		мм	190	300	240	290									390
Размер стола	L-R	мм	450	550	560	560									700
	F-B	мм	300	400	360	360									460
	Толщина	мм	50	60	70	70									80
Отверстие в столе	Диаметр	мм	O 100	O 110	O 110	O 120									O 150
Размер ползуна	L-R	мм	170	200	220	220									320
	F-B	мм	150	180	200	200									270
Отверстие под базу пуансона	Диаметр	мм	O 30	O 40	O 40	O40									O 50
	Глубина	мм	55	60	60	60									70
Мощность двигателяr		кВт	1.1	1.5	2.2	2.2									4
Габаритные размеры		мм	1390x 710x680	1880 x 890x2100	1500x 1180x2300	1800		2230			2580			2930	1980		2270		2670		3220
						х890х2240									х1180х2300
Вес		кг	1090	1780	2900	2500		3100		3500			4000		4600		5200		5800		6500

Параметры		Модель	J21S-63			J21S-80	J21S-100	J21S-125	J21S-165	J21S-200
Параметры		Модель			А	J21S-80	J21S-100	J21S-125	J21S-165	J21S-200
Номинальное усилие		кН	630			800	1000	1250	1650	2000
Ход под номинальным усилием		мм	4			5	5	5	6	6
Ход ползуна		мм	120			130	140	150	160	180
Число ходов		ход/мин	50			50	45	45	40	40
Максимальная высота матрицы		мм	270			280	290	340	350	360
Регулировка высоты матрицы		мм	90			90	100	100	100	100
Глубина горловины		мм	800	1000		800	850	850	850	850
Расстояние между стойками		мм	450			410	560	650	620	640
Размер стола	L-R	мм	710			720	900	1100	1150	1200
	F-B	мм	480			500	600	710	750	780
	Толщина	мм	90			90	110	120	140	140
Отверстие в столе	Диаметр	мм	O 180			O 180	O 200	O 200	O 250	O 300
Размер ползуна	L-R	мм	320			320	390	520	650	700
Размер ползуна	F-B	мм	280			280	340	400	450	500
Отверстие под базу пуансона	Диаметр	мм	O 50			O 50	O 50	O 60	O 70	O 70
Отверстие под базу пуансона	Глубина	мм	80			80	80	80	80	80
Мощность двигателяr		кВт	5.5			7.5	11	11	15	18.5
Габаритные размеры		мм	2120		2850	2350 x 1400x2930	3100 x 1500x3180	3200 x 1710x3480	3300 x 1810x3600	3300 x 1850x3570
Габаритные размеры		мм	х1350х2880			2350 x 1400x2930	3100 x 1500x3180	3200 x 1710x3480	3300 x 1810x3600	3300 x 1850x3570
Вес		кг	5800	7000		7000	10900	13000	15800	17500
