Лазерная сварка

Лазерная сварка характеризуется целым рядом преимуществ по сравнению с обычно используемыми технологиями: осуществление процесса с высокой скоростью за один проход без дополнительной обработки краев, минимальная зона термического воздействия, отсутствие напряжений и повышение коррозионной стойкости. Компания Balliu N.V. представляет линейку установок лазерной сварки предназначенных для производства автомобильных шестерен, глушителей, теплообменников, сильфонов, изделий для атомной и авиапромышленности.

Установка лазерной сварки для соединения плоских металлических деталей. Детали могут разной толщины. Заготовки помещаются (вручную или роботом) по обеим сторонам установки, а затем зажимаются и прижимаются друг к другу гидравликой. Затем лазерный луч сваривает заготовки. Эта машина оснащена CO2 лазером мощностью 6000 Вт. Скорость сварки – до 10 м/мин.

Установка RWS 4AL/RL для автоматической приварки венчиков и сборки составных зубчатых колес различных типоразмеров.  Робот, находящийся между подающим и выгружающим конвейерами, обеспечивает установку и выгрузку шестерен. Максимальная скорость сварки: 400 колес/час.

Установка MEGACUT 5A в специальном исполнении для 3D сварки – изготовления автомобильных глушителей. Глушители свариваются в три стадии. Для каждой стадии разработаны отдельные фиксирующие приспособления. После того, как приварена очередная деталь, оператор зажимает заготовку с другой привариваемой деталью. В это время установка проводит сварку деталей на следующем сварном столе.

Установка MINOTAUR 5A для сварки и резки. Установлен поворотный стол.  Сначала, при установленной режущей головке, прорезаются отверстия, затем устанавливается сварочная головка и привариваются лопасти крыльчатки (установка предназначена для производства авиационных турбин). Преимущества такого метода многочисленны: сниженное термическое воздействие, благодаря ограниченному и локализованному нагреву, высокая продуктивность, высокое качество детали, прочное и качественное сварное соединение. MINOTAUR 5A оснащен лазером мощностью 2.5 кВт.

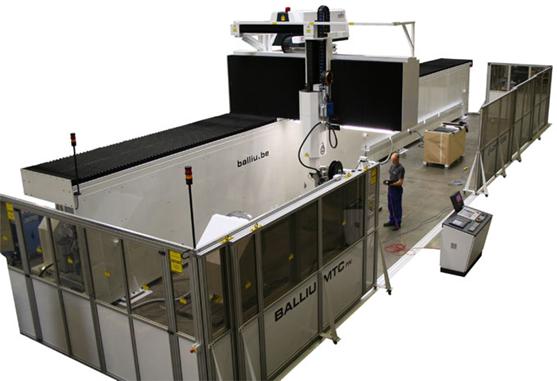

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:

# 5-осевая гибридная GMAW/LASER сварочная установка
# Позволяет осуществлять скоростную высококачественную сварку при малой зоне термического влияния.
# Высокое отношение «Глубина проплавления/Ширина шва»
# Сварка крупногабаритных трехмерных деталей (до 15 x 2 x 1 м)
# Одновременная или раздельная ДУГОВАЯ/ЛАЗЕРНАЯ сварка
# Z-ось с ходом 1000 мм
# Трекинг шва для компенсации неточности заготовок и крепления
# 8 кВт DC лазер для глубокой проплавки и высокой скорости.

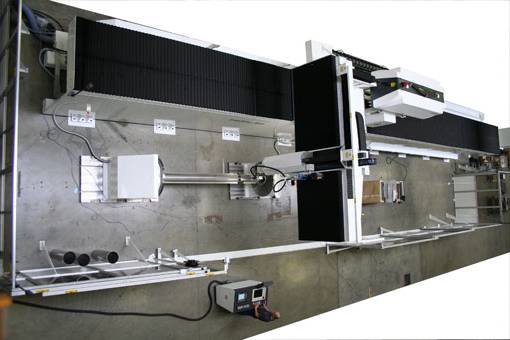

Вид сверху: Заготовка может быть помещена во вращатели, управляемые ЧПУ.
 Вращатели могут работать независимо или синхронизировано с порталом.

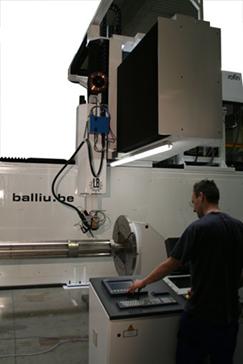

Передвижная консоль управления.
 Для безопасности оператора предусмотрены раздвижные двери.

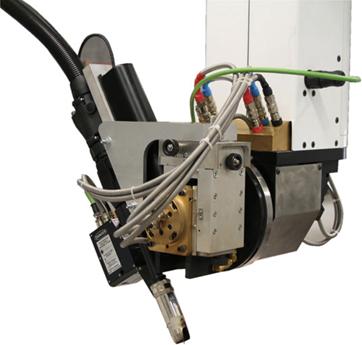

Сварочная головка GMAW/LASER
