Автоматическая сварка труб

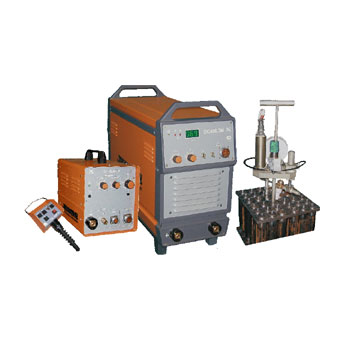

Установка для автоматической сварки труб в трубные доски ОСА ПА

Предназначена для автоматической сварки труб в трубные доски электродной проволокой в среде защитного газа.
· Сварка может производиться как с разделкой стыка, так и без его разделки.
· Установка используется для вварки труб из низколегированных конструкционных сталей, легированных коррозионностойких сталей, а также алюминиевых сплавов.
· Установка состоит из сварочной головки, блока управления, пульта дистанционного управления и сварочного источника.

· Технические характеристики ОСА ПА
Диапазон диаметров ввариваемых труб, мм	20-80
Скорость вращения сварочной горелки, об/мин	0-5,7
Скорость подачи электродной проволоки, м/мин	0-12
Диаметр электродной проволоки, мм	0,8; 1,0; 1,2
Габаритные размеры, мм Головки блока управления источника	545 х 182 х 229 280 х 197 х 278 610х245х490
Масса, кг, не более Головки блока управления источника	8

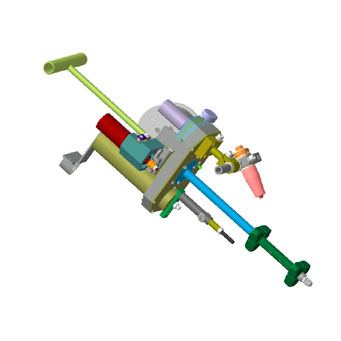

Сварочная головка

· Крепление за внутреннюю поверхность трубы при помощи цангового зажима
· Переналадка на различные диаметры труб осуществляется сменными цангами
· Имеет катушку и механизм подачи сварочной проволоки
· Оснащена приводом вращения и механизмом позиционирования горелки относительно сварочного стыка

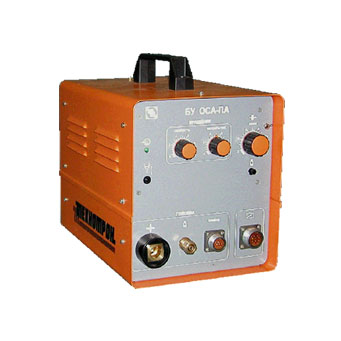

Блок управления с пультом дистанционного управления предназначен для выставления режимов работы сварочной головки.

· Плавная регулировка скорости вращения сварочной головки
· Плавная регулировка скорости подачи сварочной проволоки
· Плавная регулировка величины перекрытия сварочного шва
· Плавная регулировка гашения дуги

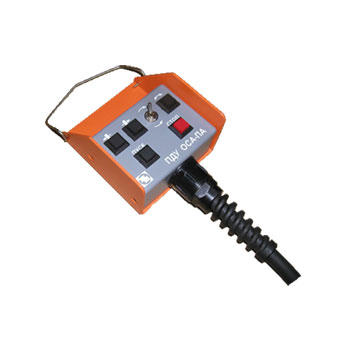

Пульт дистанционного управления служит для управления процессом сварки.

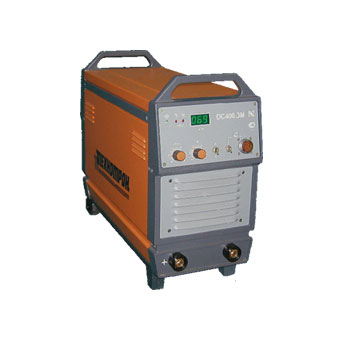

Сварочный источник DC 400.3М - это современный мощный 400-амперный инверторный источник питания для полуавтоматической сварки в среде защитных газов.

· Сварочный источник DC 400.3М - это современный мощный 400-амперный инверторный источник питания для полуавтоматической сварки в среде защитных газов.
· Позволяет вести сварку сплошной, порошковой и алюминиевой проволокой
· Дистанционное управление напряжением сварки.
· Индикация тока и напряжения сварки.
· Функция "электронный дроссель". Регулятор "дроссель" предназначен для изменения скорости нарастания тока короткого замыкания. Это позволяет управлять "жесткостью" сварочной дуги, ее проплавляющей способностью.

Установка для автоматической сварки неповоротных стыков труб УАСТ-1

· Предназначена для автоматической сварки труб диаметром от 219мм до 1420мм

Установка предназначена для использования:
· в заводских (цеховых) условиях
· в трассовых условиях при температурах от -40°С до +40°С

Сварка может производиться проволоками:
· сплошной (СВ08Г2С или другой) в CO2
· самозащитной (Innershield или другой)
· порошковой (FilArc или другой) в CO2 или аргоновых смеся.

Установка используется для сварки труб из:
· низколегированных конструкционных сталей
· легированных коррозионностойких сталей

Технические характеристики
Диапазон диаметров cвариваемых труб, мм	219-1420
Скорость вращения сварочной головки ГАСТ-1, мм/сек	0,5-12
Скорость подачи электродной проволоки, мм/сек	16-200
Диаметр электродной проволоки, мм	0,8-2,0
Амплитуда колебаний горелки, мм	0-20
Скорость колебаний горелки, мм/сек	10-100
Время "задержки на кромках", с	0-1,0
Масса, кг, не более головки блока управления источника ДС400.33	25 8 40

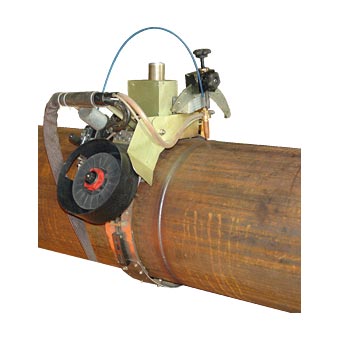

Сварочная головка ГАСТ-1

Включает:
- привод перемещения головки по направляющему поясу,
- специализированную сварочную горелку,
- привод колебания сварочной горелки с регулировкой частоты и амплитуды колебаний, а также времени "задержки на кромках",
- механизм изменения угла наклона сварочной горелки,
- механизм позиционирования сварочной горелки,
- место для установки стандартной 5-и килограммовой катушки с проволокой или катушки с In-nershield по стандарту Lincoln Electric,
- надежный механизм подачи сварочной проволоки.
Имеет простое крепление на направляющем поясе при помощи зажима.
Переналадка на различные диаметры труб осуществляется сменными фиксаторами.

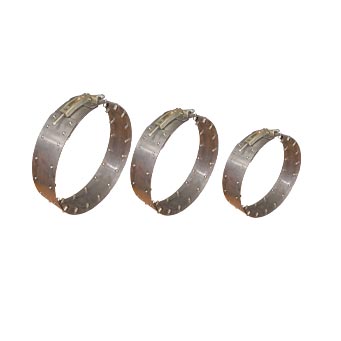

· Направляющие пояса предназначены для установки и перемещения головки вокруг трубы. Для каждого диаметра трубы необходим соответствующий пояс.
· Простая и удобная установка и фиксация пояса на трубе,
· Долговечная конструкция из нержавеющей стали

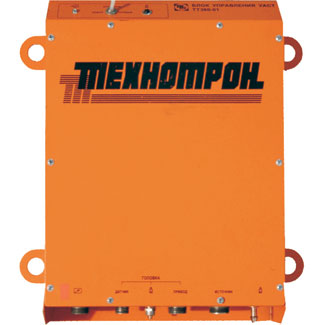

Блок управления с пультом дистанционного управления предназначен для задания режимов работы Установки.

· Регулировка скорости вращения сварочной головки,
· Регулировка скорости подачи сварочной проволоки,
· Регулировка частоты колебаний сварочной горелки,
· Регулировка амплитуды колебаний сварочной горелки,
· Регулировка времени "задержки на кромках" сварочной горелки,
· Регулировка напряжения сварки.

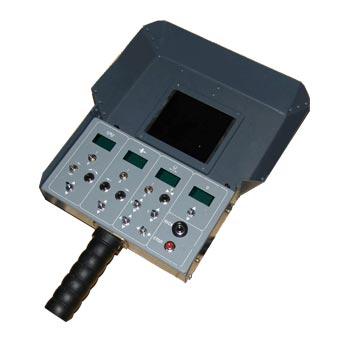

· Пульт дистанционного управления служит для управления процессом сварки

· Сварочный источник
В зависимости от выбранной технологии сварки Установка комплектуется соответствующим сварочным источником:
· Сварка сплошной проволокой (СВ08Г2С или другой) в CO2
Применяется источник для механизированной сварки с управляемым каплепереносом - ДС 400.33УКП. Обеспечивает сварку "корня" с гарантированным обратным валиком. Процесс сварки с управляемым каплепереносом обеспечивает формирование обратного валика во всех пространственных положениях.
· Сварка самозащитной проволокой (Innershield или другой) и Сварка порошковой проволокой (FilArc или другой) в CO2 или аргоновых смесях.
Применяется источник для механизированной сварки - ДС 400.33.
