Контактная сварка

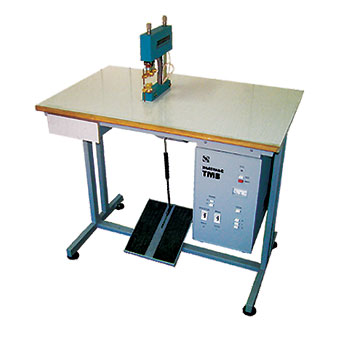

Установка "Частота-4" предназначена для прецизионной контактной точечной сварки деталей, имеющих сечение различных конфигураций и толщиной (толщина тонкой детали) от нескольких микрон до 0.8 мм из цветных металлов и сталей (патент №2076030, патент №2042485, патент №2042486).

Обеспечивает сварку широкого диапазона разнородных материалов, в том числе трудносвариваемых.
Поддерживает высокое качество и стабильность процесса сварки при колебаниях напряжения питающей сети от 180 В до 250 В.
Применяется в серийном и индивидуальном производстве в электронной, электровакуумной, приборостроительной, электротехнической и ювелирной промышленности.

· Контактная сварка "Частота-4"
Напряжение питания, В	220
Частота сварочного тока, Гц	800-1300
Амплитуда сварочного тока (регулируемая), А	700-5000
Длительность сварочного импульса (регулируемая), сек	0.002-0.015
Максимальная производительность, сварок/сек	3
Максимальная толщина свариваемой детали, мм	0,8
Усилие сжатия электродов, Н	1-100
Вылет электрода, мм	200
Габаритные размеры, мм	900х550х1040
Масса, кг	120

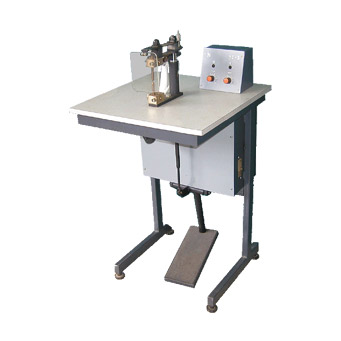

Установка шовной сварки ТТ84 предназначена для сварки тонкостенных деталей (патент №2078659). Толщина тонкой детали при этом не должна превышать 0,5…0,8 мм.

Выпускается в различных модификациях и по желанию заказчика может комплектоваться оснасткой для сварки конкретных деталей.
Установка находит широкое применение для сварки цилиндрических деталей к цилиндрическим корпусным (для выполнения сварки тонкостенная деталь должна быть предварительно напрессована на корпусную, желательно с натягом), сильфонов с арматурой (патент №2087284), кольцевых швов (патент №2056239) для приварки мембран измерительных преобразователей разности давления типа 13ДД11 и ДМПК-100 и при их ремонте. Установка может быть использована также для выполнения круговых швов на других изделиях.

· Шовная сварка цилиндров ТТ84
Напряжение питания, В	220
Частота сварочного тока, Гц	800-1300
Амплитуда сварочного тока (регулируемая), А	800-5000
Максимальная толщина тонкой детали, мм	до 0.5
Максимальная производительность, сварок/сек	3
Максимальная толщина свариваемой детали, мм	0,8
Диаметр сварки, мм	до 120
Обороты шпинделя, об/мин	0,06-6
Шаг сварки (при диаметре сварочного шва 100мм)	0.1-9.9
Габаритные размеры, мм	740х540х1080
Масса, кг	180

Установка продольной сварки ТТ69 предназначена для роликовой сварки внахлест продольного шва на цилиндрических деталях длиной до 200мм и диаметром от 215мм.

Установка может быть использована при сварки других изделий при замене приспособления для установки свариваемых деталей.

· Установка для продольной роликовой сварки ТТ69
Напряжение питания, В	220
Усилие сжатия, Н	30-300
Максимальная толщина тонкой детали, мм	до 0.5
Длина сварного шва, мм	до 200
Диаметр сварочного ролика, мм	50±5
Скорость перемещения сварочного ролика, мм/сек	0,6 - 30
Шаг сварки, мм	0,1-9,9
Обороты электродвигателя привода, об/мин	5 - 2500
Габаритные размеры, мм	1050х850х1300
Масса, кг	150

Установка контактной точечной сварки УС-3 предназначена для контактной точечной сварки изделий малых толщин и сечений различной конфигурации из цветных металлов и сталей.

Установка отлично подходит для сварки медных многожильных проводов сечением до 1 мм 2 и одножильных - диаметром до 1,2 мм к латунным пластинам толщиной до 2,5 мм и стержням диаметром до 4,8 мм с покрытием и без него.

Широкий диапазон свариваемых металлов
Плавная регулировка усилия сжатия сварочных электродов
Плавная регулировка величины тока сварки
Плавная регулировка длительности сварки

· Установка контактной точечной сварки УС-3
Напряжение питающей сети переменного тока, В	380
Амплитуда сварочного тока, кА	1…5,6
Максимальная длительность сварочного импульса, с	2,0
Усилие сжатия сварочных электродов, регулируемое, Н	80…300
Ход верхнего электрода, мм	до 15
Охлаждение электродов и трансформатора сварочного	водяное
Максимальное усилие на педали привода при максимальном усилии сжатия электродов, Н, не более	80
Габаритные размеры, мм	570х500х972
Масса, кг, не более	65

Источник тока контактной сварки "ИМПУЛЬС-3" предназначен для контактной точечной сварки деталей малых толщин. Источник может быть использован для работы в ручном и автоматическом режиме (шовная сварка) в составе точечных или шовных установок контактной сварки. Область применения источника - соединение прецизионных узлов и деталей в приборостроении и электронной технике методом контактной сварки. Максимальная толщина свариваемых материалов:
- малоуглеродистая сталь - до 0,8 мм;
- нержавеющая сталь - до 1,0 мм;
- латунь, бронза - до 0,4 мм;
Источник поставляется с выпрямительным блоком.

· Источник тока контактной сварки "ИМПУЛЬС-3"
Напряжение питания, В	380
Вид сварочного тока	постоянный
Амплитуда сварочного тока (регулируемая), А	100-5000
Длительность сварочного импульса, регулируемая, мс	1-20
Длительность фронта импульса тока, регулируемая, мс	1-5
Максимальная производительность, сварок/с	10
Точность поддержания установленного значения сварочного тока при изменении сопротивления нагрузки в 2 раза	± 10 %
Точность поддержания установленного значения сварочного тока при колебаниях напряжения сети плюс 10 %, минус 15 %	± 2 %
Габаритные размеры, мм - источника - блока выпрямительного	500x200x431 337x252x250
Масса, кг - источника - блока выпрямительного	23 13
Максимальная потребляемая мощность в режиме шовной сварки, кВт	2
